电气设计|ELECTRICAL
无缝集成电气和机械设计
可幫助設計工程師降低創新過程中固有的風險并讓其產品更快投入市場，同時減少物理原型并降低成本。通過與 SOLIDWORKS 產品組合完全集成，強大、直觀的電氣設計功能，設計人員可以在流程早期構建、集成、設計并避免成本高昂的返工情況。
为什么选择 Electrical ？
?推動產品創新:使工程團隊能夠使用直觀、強大的電氣設計工具來簡化開發并更快將創新產品投入市場。
?確保制造與裝配一致:在 3D 模型中包含來自原理圖的電氣信息可使整個產品設計實現更加細致的規劃、可視化和文檔編制，從而幫助確保單元裝配的一致性。
?加快產品上市時間:協調電氣與機械功能，使團隊能并行展開工作并節約時間。節約時間的具體優勢包括合并機械與電氣材料明細表 (BOM)以簡化生產規劃，使用 3D 模型來加快規劃電纜/電線/線束路徑。
?降低產品開發成本:高度自動化的高效工具可理順并簡化設計流程、縮減開發和驗證時間，同時消除成本高昂的返工情況。
系統優勢
-
专业的电气软件
Electrical內置符合各種標準豐富的電氣設計庫，如：符號庫、設備供應商庫、電線庫、電纜庫、2D布局圖庫和安裝圖庫等，這樣大大提高工程師的電氣設計效率；
-
数据源的统一
當工程師將2D原理圖生成完畢后，安裝圖、2D布局圖、設備清單、電線清單、電纜清單、纜芯明細、端子排清單將會自動生成。當更改2D原理圖后后續清單將會自動變更和更改；
-
实现机电一体化设计
任何設備必然是多專業共同協作的產物，離不開機械和電氣協同設計，SOLIDWORKS Electrical可以實現原理圖、安裝圖、3D布局圖和3D布線圖的整合，而且使用同一的數據源，保證2D數據和3D數據的統一性；
-
消除隐性成本
3D布局和布線圖可以非常直觀的給機械設計和電氣設計工程師展現設計缺陷和錯誤，把設計錯誤扼殺在設計階段，避免傳遞的生產環節導致變更成本的增加；
功能模塊
集成電氣系統設計SOLIDWORKS Electrical 解決方案借助專為工程專業設計的特定工具簡化了電氣產品設計，并借助直觀的用戶界面更快地設計嵌入式電氣系統。與 SOLIDWORKS 3D CAD 的原生集成能提供更好的協作與生產效率，同時減少產品延遲、提高設計的一致性與標準化、降低成本并更快投入市場。
-
自动生成SW装配体文件
根據原理圖中選型信息，自動生成SOLIDWORKS裝配體文件，實現電氣設計從二維轉為三維設計。
-
与SW实时协同设计
無需任何導入/導出，實現SOLIDWORKS Electrical與SOLIDWORKS同一時間工作于同一項目，數據庫雙向實時更新 。
-

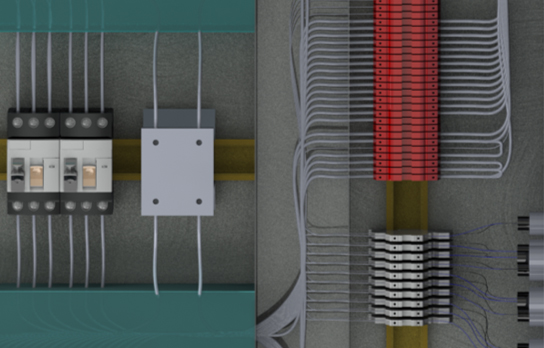

装配体内智能布局
在SOLIDWORKS環境下實現裝配體內電氣零件的智能布局。
-
一键自动布线
在SOLIDWORKS環境下一鍵完成裝配體內電氣零件自動布線。
-
宏功能
將標準的符號群或功能回路等圖形數據庫完整保存，利用宏功能，簡單操作即可重復調用。
價值收益
-
缩短上市时间并提高敏捷性
降低成本
提高產品質量消除質量保證部分瓶頸
縮短上時時間或制造交付時間
-
改善质量和降低风险
優化流程
提高部門效率和產出量、提高產品質量、減少廢品
監視制造流程和機器
-
降低成本并释放流动资金
降低制造成本，滿足交付目標
最大限度降低能源和材料成本
實現質量目標以滿足客戶需求
降低樣機制造成本和延遲
客戶案例
-

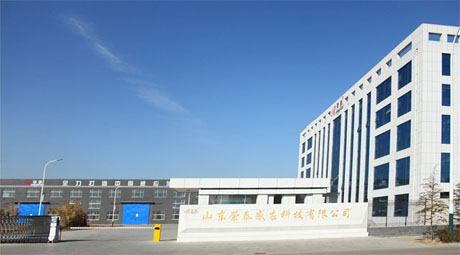

山东荣泰感应科技有限公司
山東榮泰感應科技有限公司成立于1997年，坐落于富饒美麗的國際風箏之都山東省濰坊市，注冊資本壹仟萬元（1000萬元），總資產6300萬元。我公司現為中國鑄造協會理事單位（中國北方唯一一家感應加熱設備公司）,中國鍛壓協會理事單位，中國電工協會電爐工業分會理事單位，連續四年的山東省鑄造協會理事單位，連續兩屆獲得“山東省鑄造行業材料與設備排頭兵”企業榮譽稱號，是感應加熱行業內唯一一家獲此殊榮的企業。
-

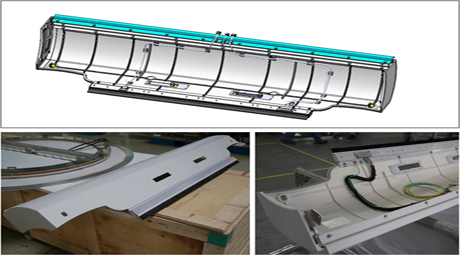

青岛威奥轨道（集团）有限公司
青島威奧軌道（集團）有限公司是鐵道部高速動車組配件定點生產企業。公司位于青島市城陽區環海經濟技術開發區。威奧軌道集團現下轄3家全資子公司和2家中外合資公司，橫跨軌道交通車輛內裝、機械、新材料、醫療設備殼體、進出口貿易等行業。
-

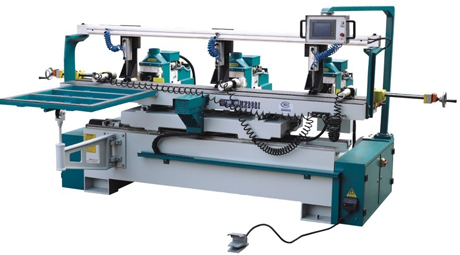

山东豪迈机械制造有限公司
山東豪邁機械制造有限公司是依托豪邁集團強大的機械加工能力于2007年成立的，公司占地面積450畝，位于山東省沿海城市—高密市，東臨青島，西接濰坊，海陸空交通及其便捷，公司主要以制造大型精密機械零部件為主，同時生產壓力容器和風電構件等產品。
如何更好的使用 Electrical？

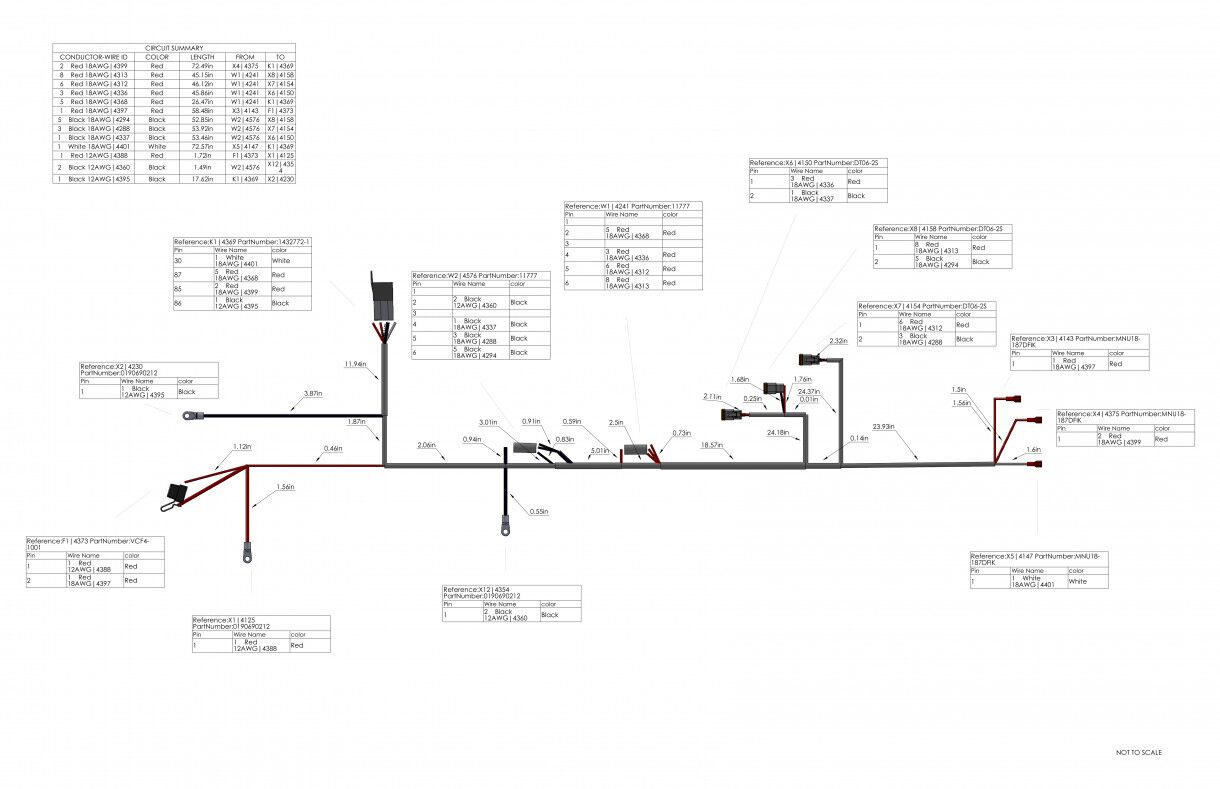

將來自 SOLIDWORKS Electrical 的電氣圖解設計數據與機器或其他產品的 3D 模型集成在一起。您可以將所有電氣零部件置于 3D 模型中，再將它們全都連接起來，進而確定電線、電纜和纜束的長度。
-
目的：無縫集成電氣和機械設計
內容包括：

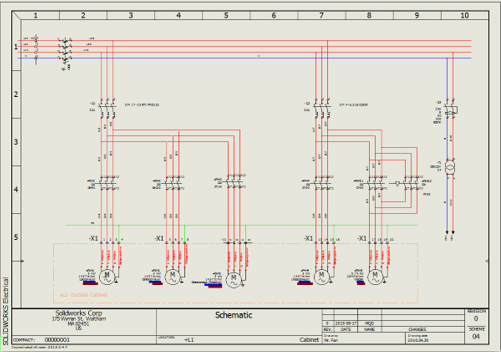

協作式原理圖設計工具：內置的符號、制造商零件信息和 3D 零部件模型庫提供了優化設計重用的通用且可重用的材料。利用 SOLIDWORKS 自動化設計和管理工具，理順并簡化從 PLC 和接線塊到接觸交叉參考指派的一系列枯燥乏味的設計任務。
SOLIDWORKS ELECTRICAL 3D:SOLIDWORKS Electrical 3D 使您可以放置電氣零部件，并可以采用先進的 SOLIDWORKS 布線術與 3D 模型內的電子設計元素自動互聯。確定電線、電纜和纜束的最佳長度，同時還能保持電氣和機械設計之間的設計和 BOM 同步。
