另存转档PDF：字体“Arial Unicode MS”安装不正确！另存后的PDF缺失图线、尺寸、注释文字！

PDF 文件相信大家并不陌生，優秀的兼容性，廣泛應用于設計協作和非設計協作。在印刷行業已經是公認的專有格式，可以實時查閱到最終印刷后的效果，所以人們已經不再需要 eps 格式，而是 PDF 格式。同樣 SOLIDWORKS 用戶也是重度使用 PDF 文件格式的群體之一，無論是在設計階段與上下游的溝通還是在生產制造環節下發的電子圖紙大多都是 PDF 文件，便攜性及可用性是不可被替代的，所以我們在設計工作中常常需要將三維模型或工程圖圖紙另存為 PDF 文件。

本期小諾將為大家分享一個轉檔 PDF 的案例，介紹 SOLIDWORKS 轉檔 PDF 過程中所使用的方法和原理，以及生成方式的優缺點、適用情形。歡迎聯系新思諾售前/售后服務熱線：400 636 8628咨詢。

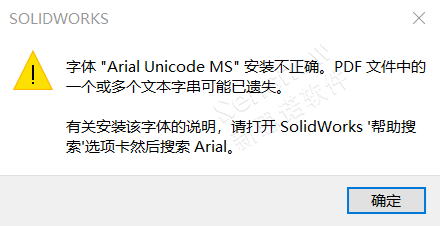

字體“Arial Unicode MS”安裝不正確......

相信看到關于這個字樣的彈窗大家并不陌生，一旦在轉檔 PDF 的過程中出現這個彈窗則會使 PDF 文件丟失元素！可能丟失的是尺寸、也可能丟失的是圖形或標題欄文本、BOM 表格等等......

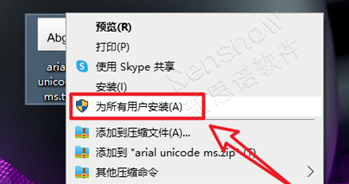

這一個問題是因為缺失 Arial Unicode MS 字體導致的，已經不是個例問題，我們只需要通過彈窗的字樣在互聯網中去搜索，下載對應的 Arial Unicode MS 字體進行安裝即可（字體下載后對字體執行右鍵菜單“為所有用戶安裝”）。安裝后再使用 SOLIDWORKS 轉檔 PDF 就不會再出現此彈窗，轉檔的內容也不會出現丟失。

能不能安裝？

有沒有版權風險？公司允不允許員工私自安裝？

安裝 Arial Unicode MS 字體的確可以馬上解決此問題，隨著國內企業逐步走向國際，越來越多的企業對管理要求也愈發嚴格。尤其是外企，曾見過一家外企要求如有工作需求需要安裝其它程序則必須向 IT 部門打報告，審查并審批通過后才允許安裝，當在管理系統中檢測到員工私自安裝程序時會將員工系統鎖死并通知該員工上級給出解釋。可見，在一些大型企業中對于版權和數據安全十分重視。

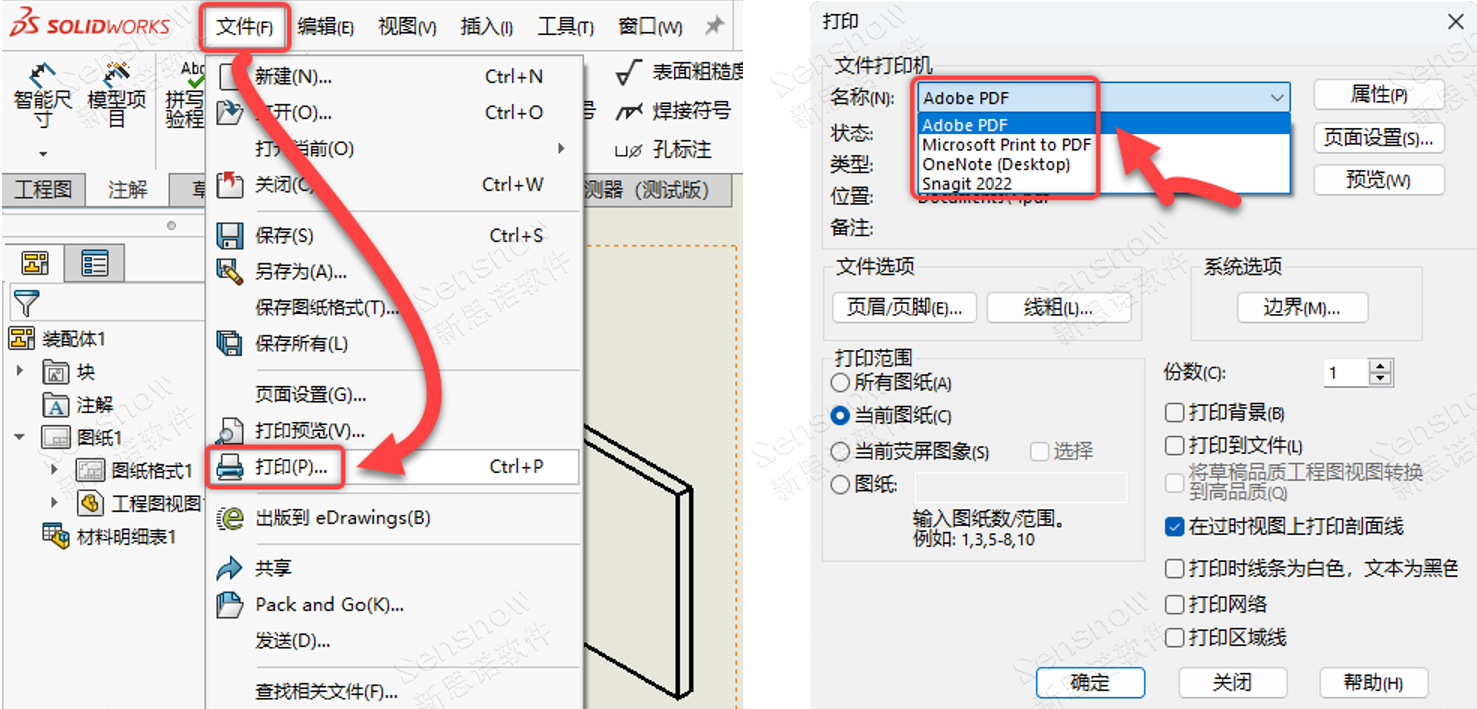

那么針對這種情況怎么辦？審批是需要打報告上去，這沒問題。但同時我們的工作依然要繼續進行，絕不能因為這類原因來耽誤工作進度。為此，新思諾將為大家提供一個可行的繞行方案，那就是臨時使用打印捕獲的方式生成 PDF 文件，我們可以在要轉檔的文件中點擊 SOLIDWORKS 左上角的文件下拉列表、點擊打印、選擇要創建虛擬打印的打印機（驅動）即可實現生成 PDF 文件。

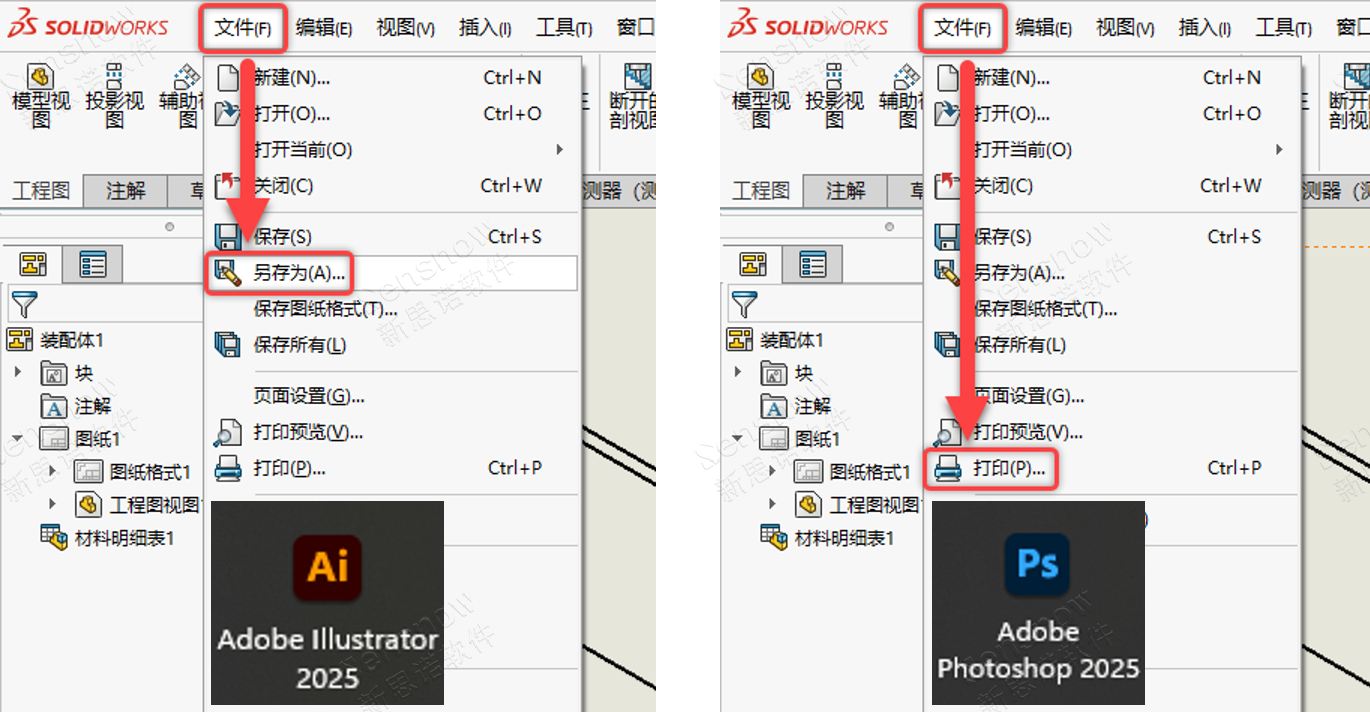

另存為和打印的區別是什么？各自的優勢分別是什么？

另存為 PDF 會將 SOLIDWORKS 工程圖轉換為面線，然后使用內部編寫的代碼將其保存為 PDF。

打印至 PDF 使用 SOLIDWORKS 打印引擎進行脫機打印，然后將信息發送到 Adobe Acrobat 或任何其他 PDF 打印軟件以生成 PDF。

SOLIDWORKS 支持直接轉檔 PDF 的能力于 SOLIDWORKS 2004 版本增加；在更早之前（2003 及以前版本）只能利用計算機驅動來創建虛擬打印的方式生成 PDF 文件。

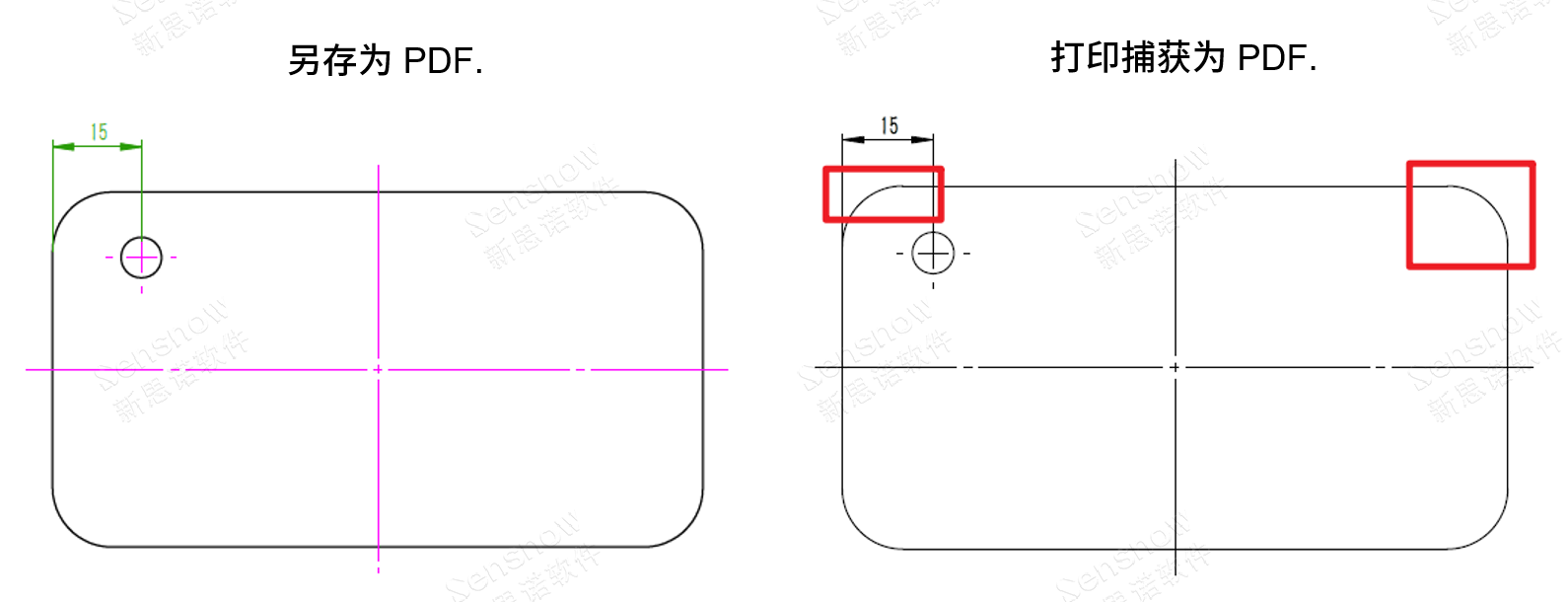

“另存為”的優勢：

1、官方支持：由 SOLIDWORKS 內部團隊維護，兼容性和穩定性有保障；

2、另存 PDF 會觸發重建，更新圖紙；

3、另存 PDF 的一些選項，如高質量線條，高 DPI 設定。

而打印捕獲 PDF 更取決于第三方的驅動的功能，可能有一些另存為 PDF 沒有的功能。

所以，基于用戶實際需求，目前 SOLIDWORKS 所有的加載項導出方式都為內部轉檔；

PDM 走自動任務 -> 通過“宏”觸發 SOLIDWORKS 任務排程器執行內部轉檔 PDF 動作，PDM 右鍵菜單生成施工圖 -> 后臺在 SOLIDWORKS 中打開這張圖紙內部轉檔 PDF 動作，Inspection 轉檔 2D PDF / 3D PDF 也是如此。
