在 SOLIDWORKS 中當我們模型的主體結構過渡存在落差的時候如何才能創建出美觀的圓角呢？本期小諾將為大家帶來一個客戶案例，解析此結構中的圓角創建過程，希望可以幫助大家提升建模處理思路。

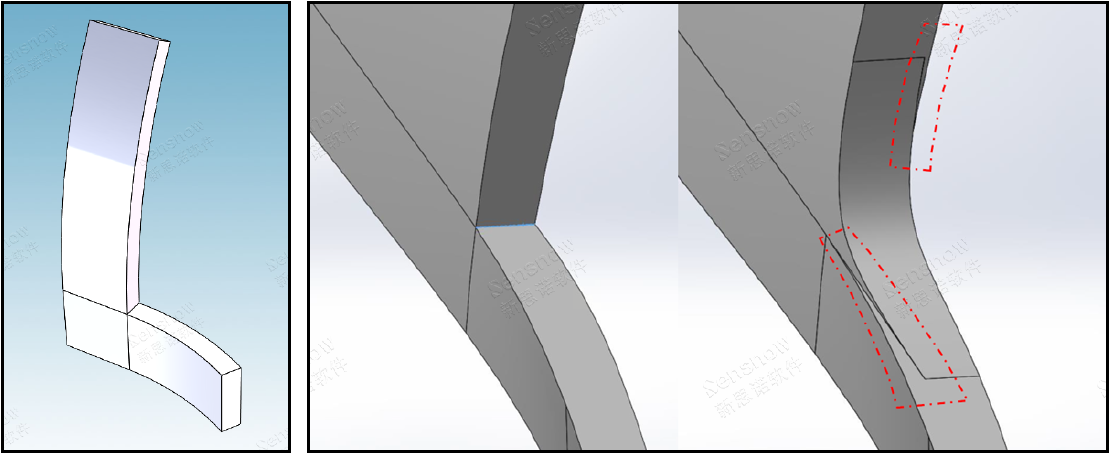

模型結構如下圖，客戶在對模型內直角邊線創建圓角后出現了斷層的現象，所創建的圓角特征沒有完全覆蓋圓角在模型上的兩個連接表面！邊線倒圓角和使用面倒圓角都無法創建出想要的效果。

如何去創建？？？

一定不能使用圓角特征來創建了，這是必然的。

既然不能使用常規手段來創建那么可以使用曲面的方式輔助創建出來，因為曲面沒有厚度，曲面上的圓角也就不會出現斷層，可以在曲面上創建出圓角后再將曲面進行加厚處理成實體。

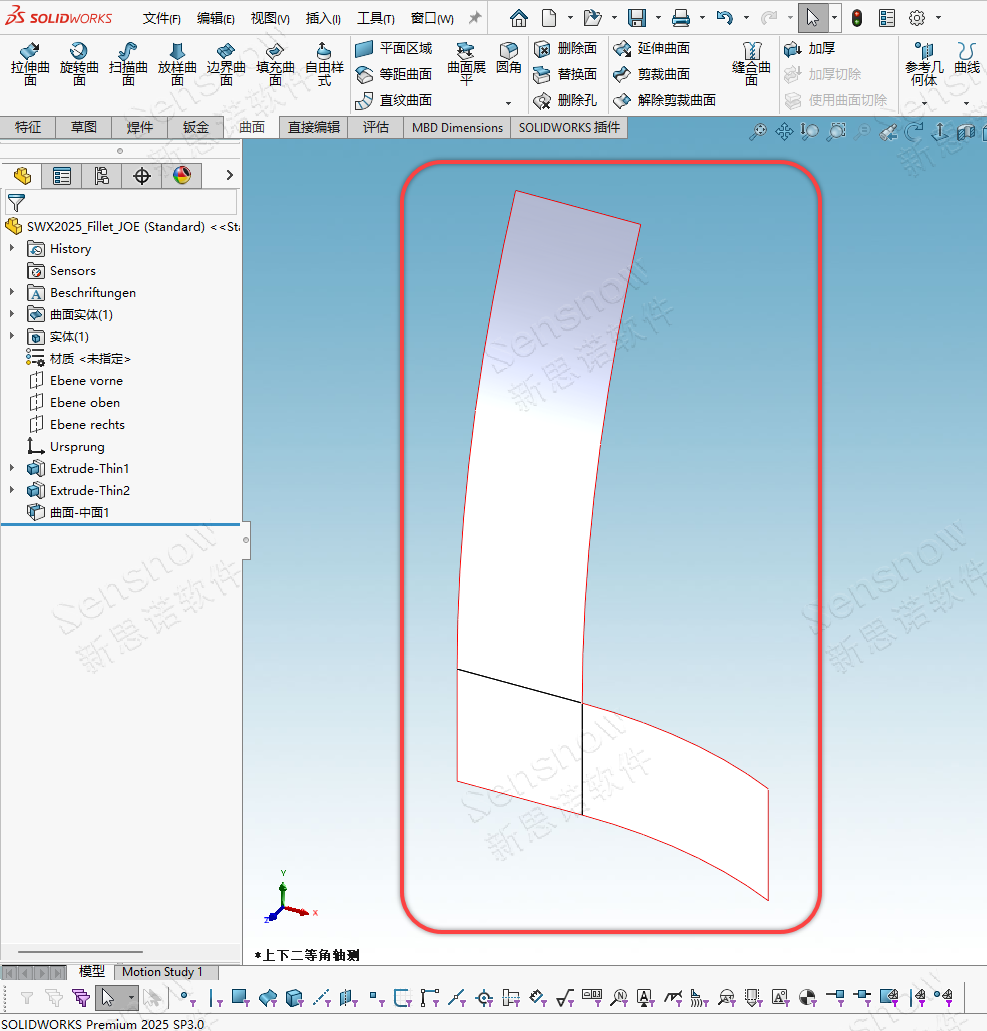

我們點擊“中面”功能，選取一個模型外表面后在特征的屬性管理器中點擊“查找雙對面”即可完成中面的抽取。

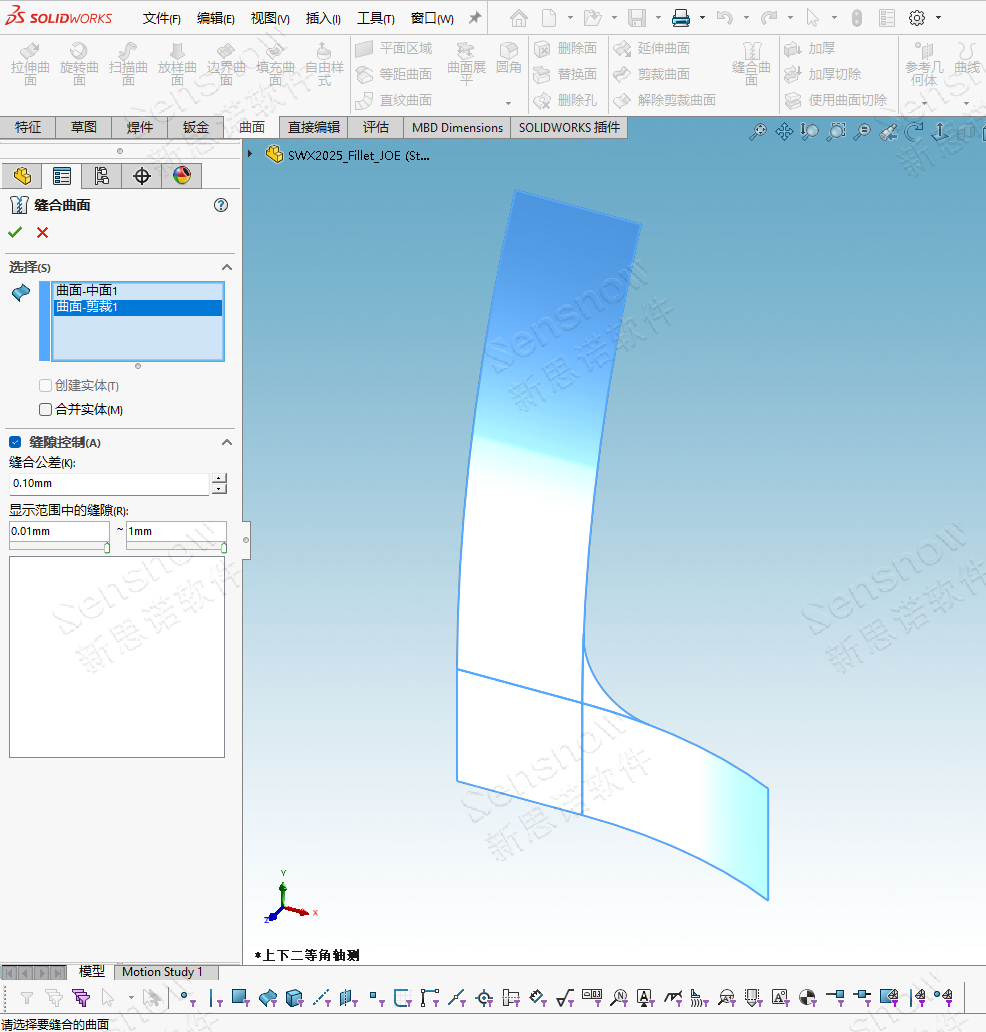

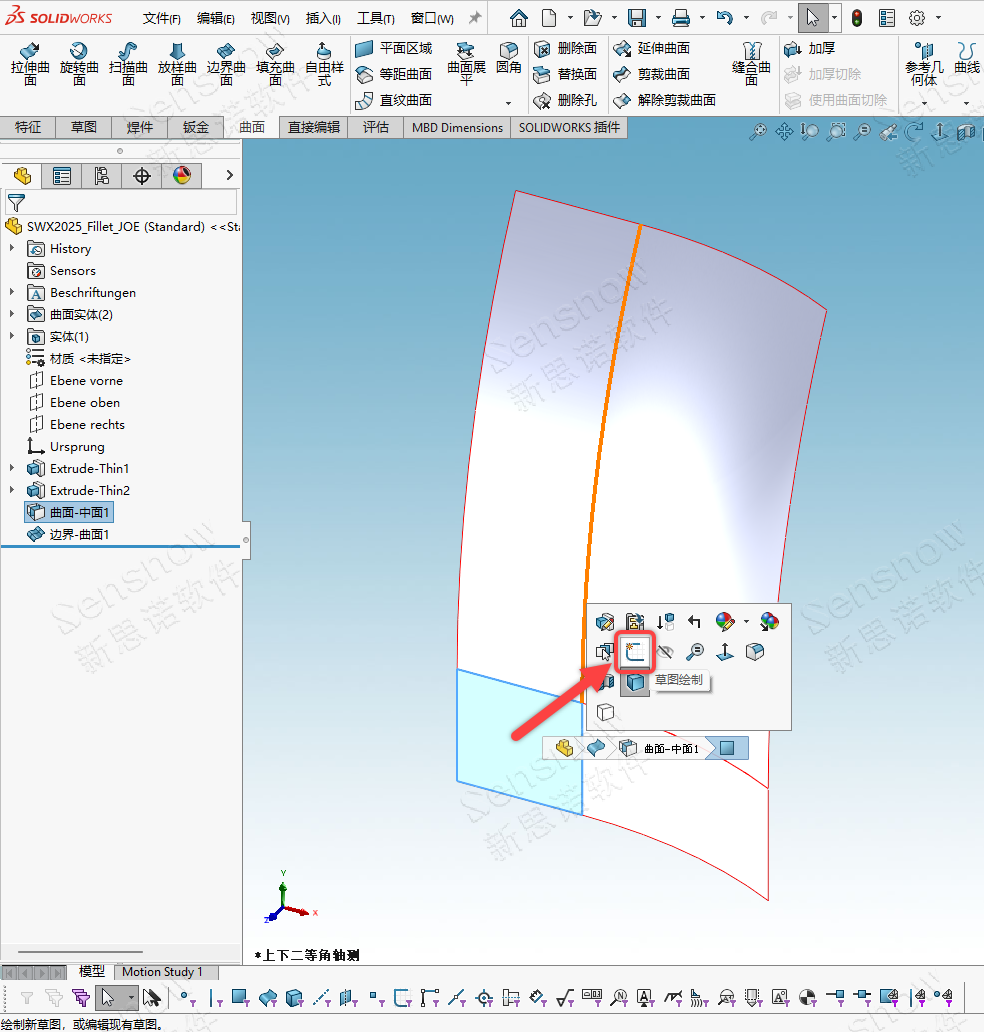

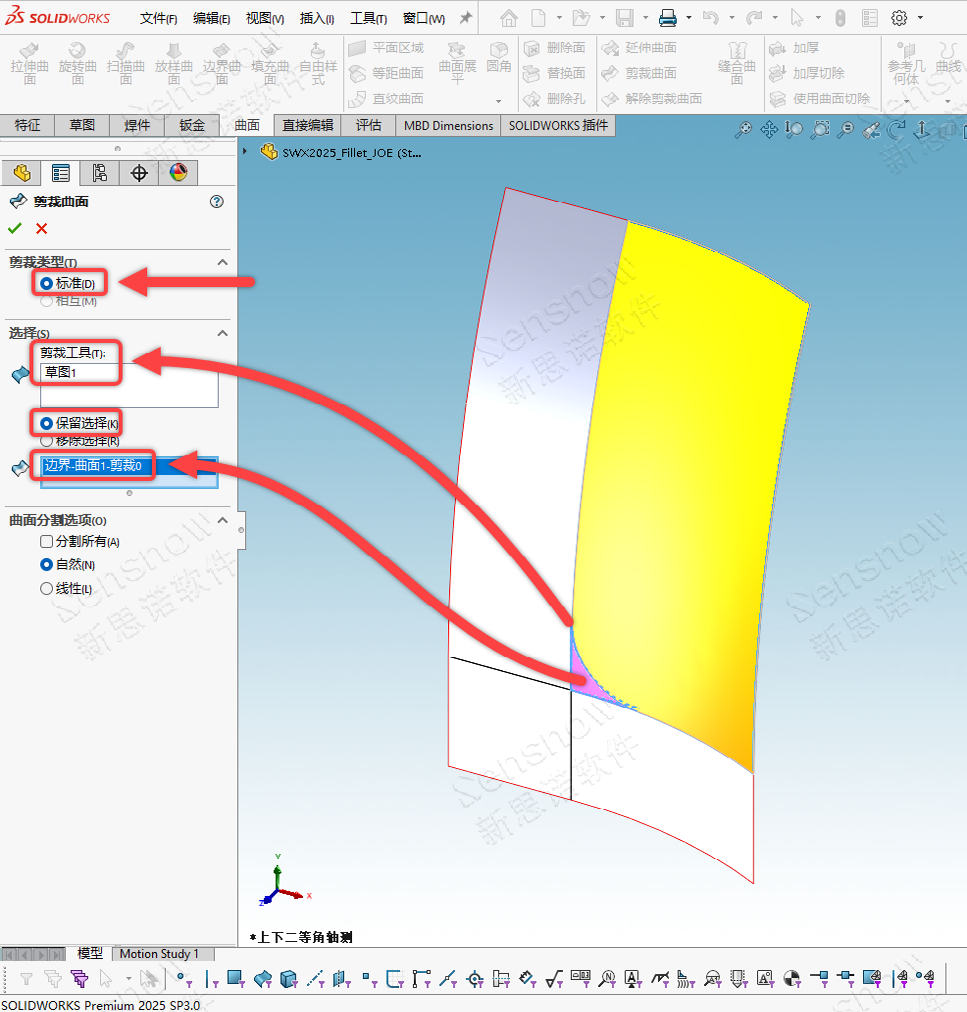

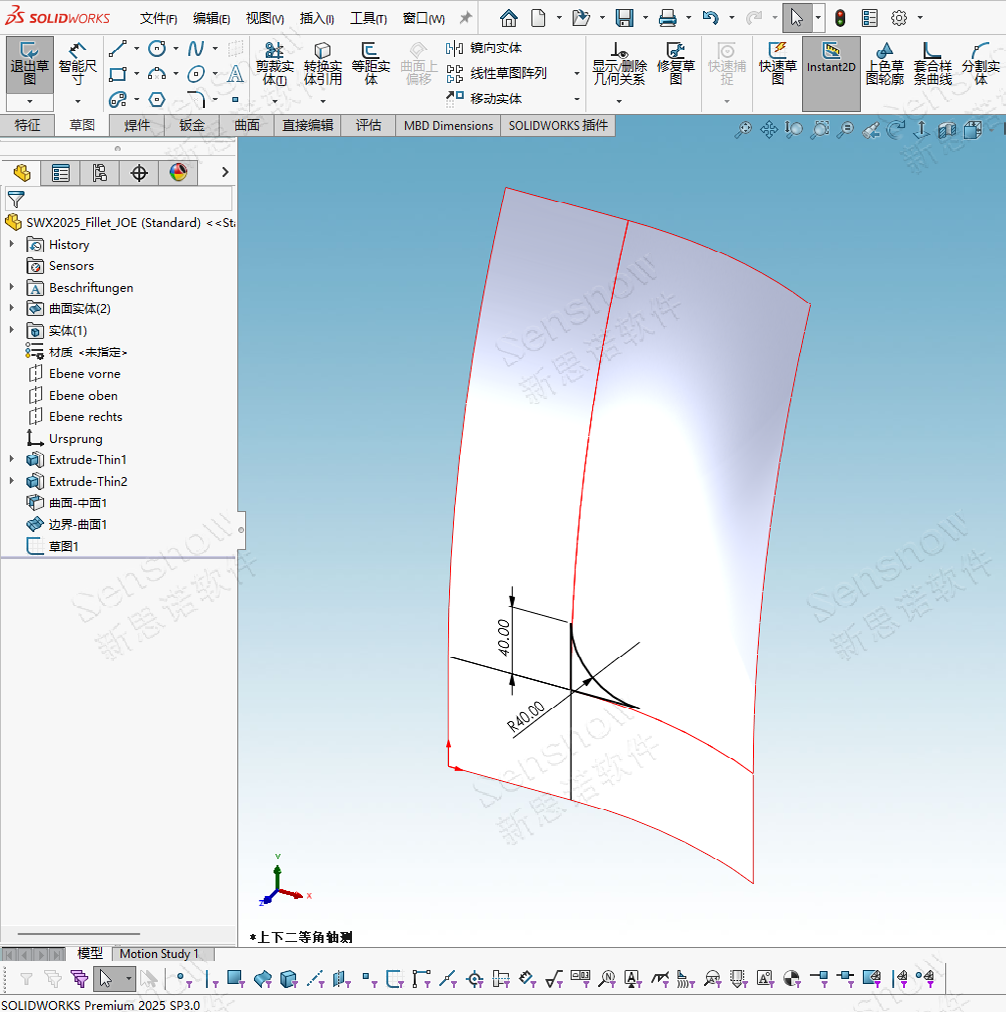

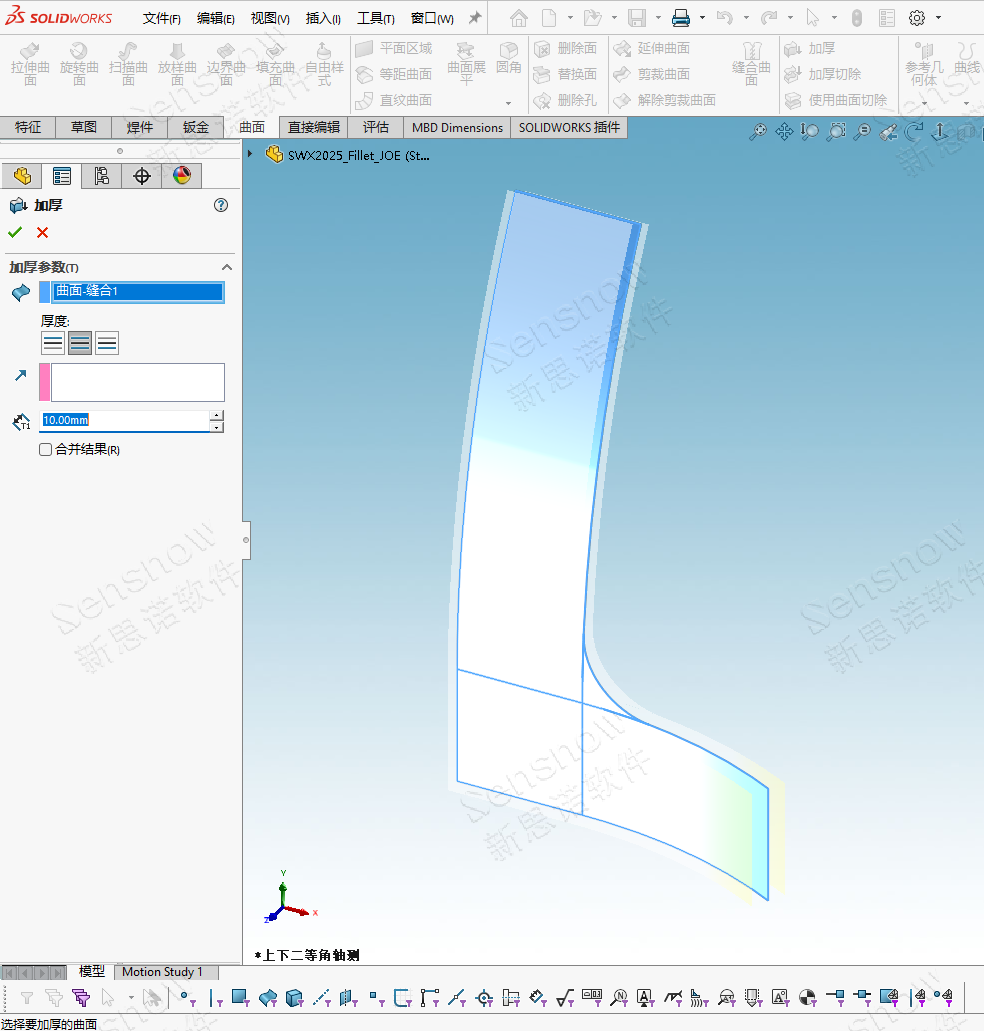

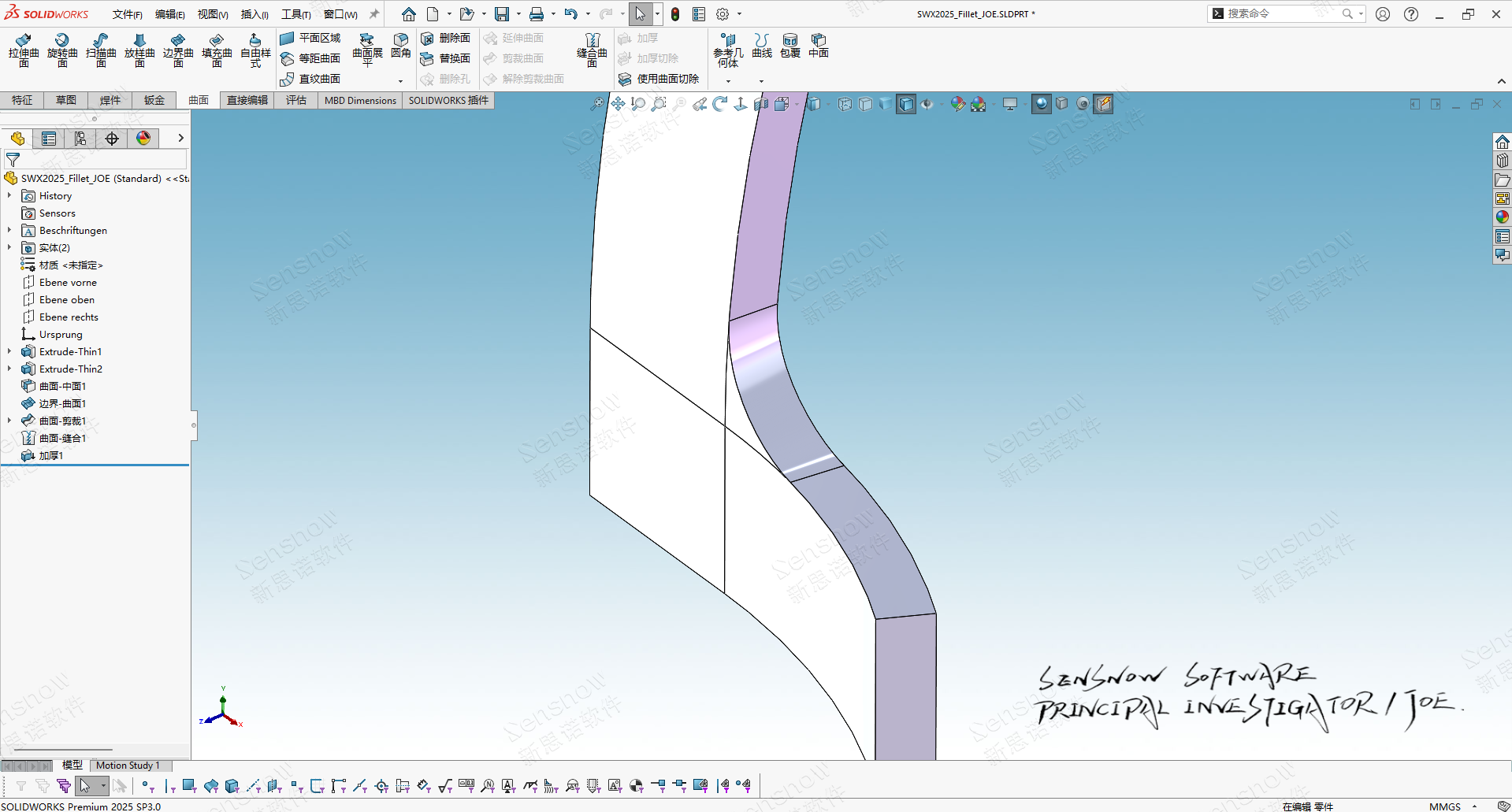

使用邊界曲面或掃描曲面將豁口填補，并在曲面的平面部分創建一個草圖，作為曲面剪裁的刀具，將曲面剪裁為我們需要的形狀，再使用縫合曲面將多個曲面縫合為一個曲面。最后再將曲面加厚即可滿足我們的要求，也就不會出現斷層現象了。

點擊查看視頻操作演示
