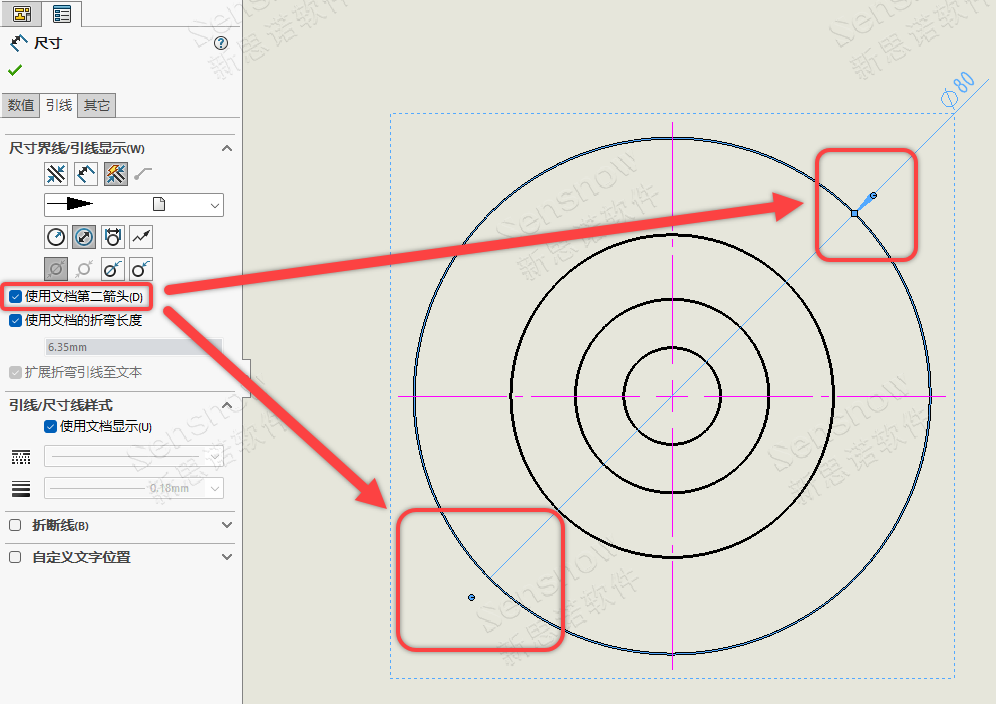

不知道大家有沒有遇到過這種現象，在工程圖中對回轉體創建直徑尺寸時默認不顯示直徑尺寸的第二個箭頭（尺寸終端），僅僅在尺寸引線（尺寸線）中顯示一個尺寸箭頭！但是，點擊所創建的尺寸后發現在尺寸屬性管理器中的引線選項下已經勾選了“使用文檔第二箭頭”選項，更加神奇的是需要把此選項取消勾選后才會顯示直徑尺寸的第二個箭頭，看起來這個設定是一個相反的行為！

排查思路

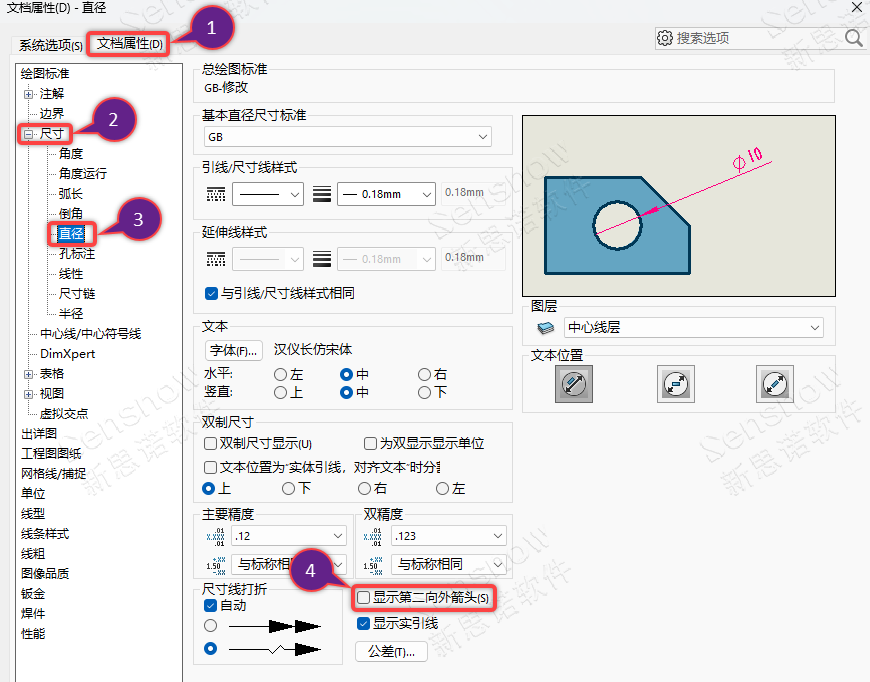

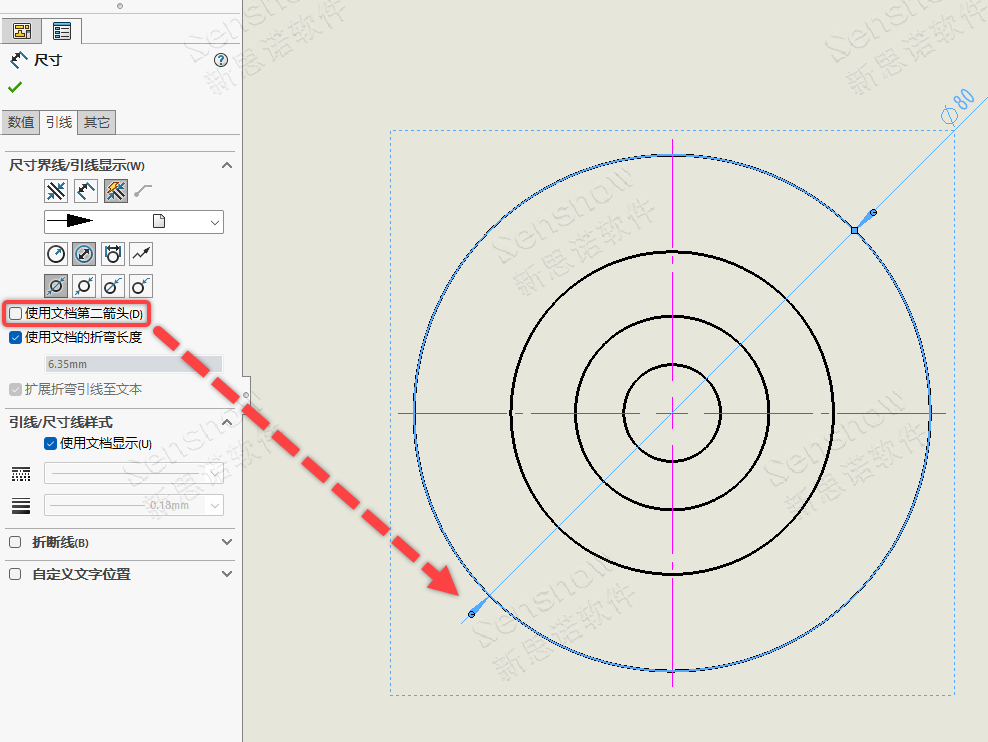

拿到客戶的圖紙文件進行驗證，也是復現了跟客戶相同的問題。檢查客戶圖紙的文檔屬性設定（選項 -> 文檔屬性 -> 尺寸 -> 直徑）會發現“顯示第二向外箭頭”開關并未開啟！再次觀察客戶所描述的行為：只有在取消尺寸屬性管理器的“使用文檔第二箭頭”選項后才會顯示直徑尺寸的第二個箭頭。可以看到在屬性管理器中一旦點擊取消勾選此選項則上面顯示不可用的尺寸類型將被顯示為啟用狀態，而勾選此選項后此尺寸類型的啟用狀態將變?yōu)椴豢捎脿顟B(tài)。

然后我們勾選：選項 -> 文檔屬性 -> 尺寸 -> 直徑 -> 顯示第二向外箭頭，勾選后再創建直徑尺寸會發現默認就會顯示直徑尺寸的兩個箭頭，一切將恢復正常。

結論

此處是一個雙層開關，當我們需要的直徑尺寸多數為顯示兩個箭頭時則需勾選：選項 -> 文檔屬性 -> 尺寸 -> 直徑 -> 顯示第二向外箭頭，那么所創建的所有直徑尺寸都為顯示兩個箭頭的樣式，僅需手動對個別需要顯示一個箭頭的直徑尺寸在對應的屬性管理器中取消勾選“顯示第二向外箭頭”即可。

反之，當我們需要的直徑尺寸多數為僅顯示一個箭頭時則需取消勾選：選項 -> 文檔屬性 -> 尺寸 -> 直徑 -> 顯示第二向外箭頭，取消勾選后所創建的直徑尺寸就會呈現僅顯示一個箭頭的樣式，僅需手動對個別需要顯示為兩個箭頭的直徑尺寸在對應的屬性管理器中取消勾選“顯示第二向外箭頭”即可。

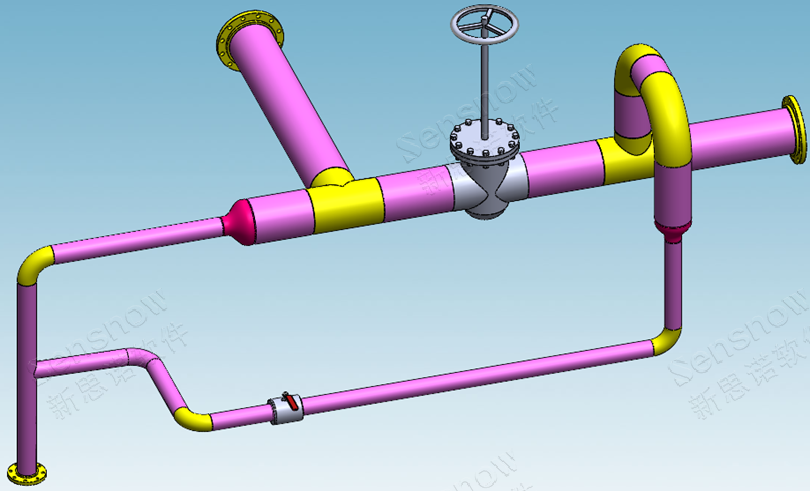

此處的雙層開關類似于這段管道，當左側主管道的閥門作為總開關時則可控制由此閥門流出液體至所有其它管道出口處，而如果使用需求是僅需讓下方管道流出液體，則只需開啟下方管道中的小閥門即可讓液體從指定管道流出而無需開啟總閥門。
