進入二十一世紀后，工程繪圖領域已經不再僅限于單色印刷（打?。?，在現代制造業作業過程中已經在各方面實現了無紙化辦公以及無圖紙化生產，對于 SOLIDWORKS 用戶也是如此，單純的黑色線條效果已經無法滿足我們企業的需要。

有很多的甲方會指定并提供 RGB 色值，要求應用至設計圖檔中，除了對三維模型的外觀表示，很多的二維工程制圖也在演變個性化外觀，以提升辨識度。還有一些大型企業在標準化實施定制 SOLIDWORKS 模板的過程中就已經開始重視色彩和感官，因為軟件預設的默認顏色在長時間查閱后會出現視覺疲勞，更有甚者存在色弱。

所以，對于企業自定義顏色的色塊是非常有必要的，也是一家企業在人文關懷方面的體現。

本期小諾將為大家分享在 SOLIDWORKS 如何自定義色塊，并分享由新思諾獨家研制的神器“RGB轉換十進制”程序，新思諾續約期內的客戶可以登錄會員系統后在高級應用下拉列表點擊此程序進行使用。

在SOLIDWORKS的顏色設定窗口中存在自定義 RGB 值的地方，我們?yōu)槭裁催€要自定義色塊？

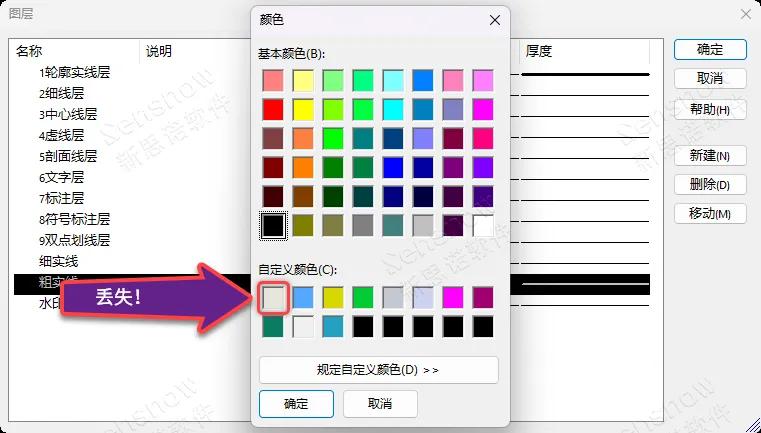

確實在 SOLIDWORKS 顏色設定窗口中存在允許我們自定義 RGB 的界面，只要我們輸入 RGB 色值后就會出現我們所需要的顏色，但有一個嚴重的問題，此自定義色塊不能被記憶！也就是說下一次我們再次使用顏色窗口的時候先前指定的 RGB 自定義顏色樣式將丟失，將恢復為軟件默認的預設色塊。此時，我們就不得不反復重復這一動作，所以自定義 SOLIDWORKS 色塊非常重要。

設定方法如下：

STEP1：正常關閉 SOLIDWORKS 軟件；

STEP2：這里以柔藍為例，RGB 分別是：16/104/152；登錄會員系統找到 RGB 轉換十進制程序，RGB 中分別輸入：152/104/16，需要交換 R/B 值！得出計算結果：9988112 進行記錄；

STEP3：打開注冊表，轉入：計算機\HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS XXXX\Colors，找到一個默認鍵值為“0”的顏色注冊表，此示例使用“Custom Color 15”層進行演示，代表設置后在 SOLIDWORKS 顏色窗口中最后一個色塊的注冊表鍵值，編輯此鍵值更改為“9988112”；

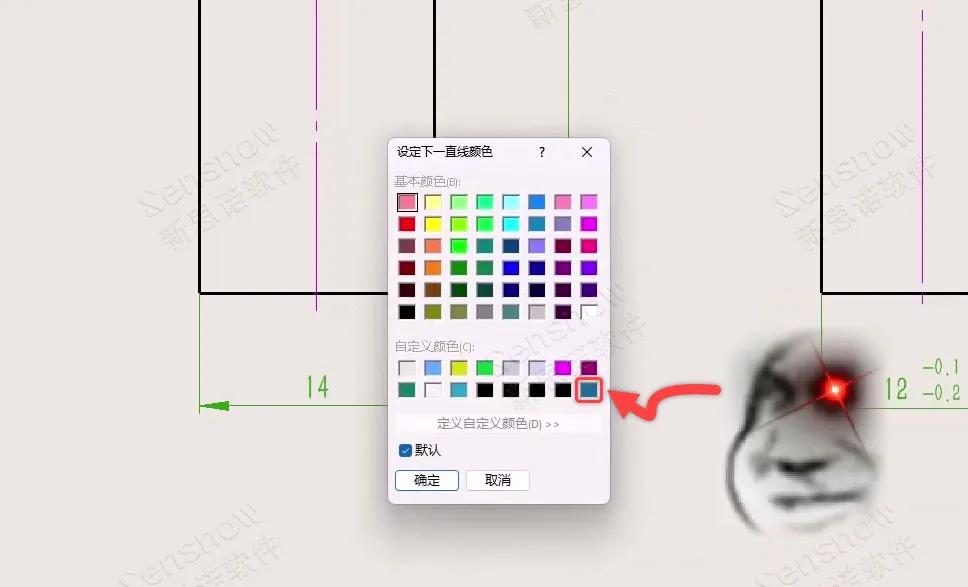

STEP4：啟動 SOLIDWORKS 軟件，點擊顏色窗口，會發現在窗口的最后一個色塊中就完美的實現了我們自定義的顏色，點擊即可應用。

→ 點擊查看【視頻操作講解】
