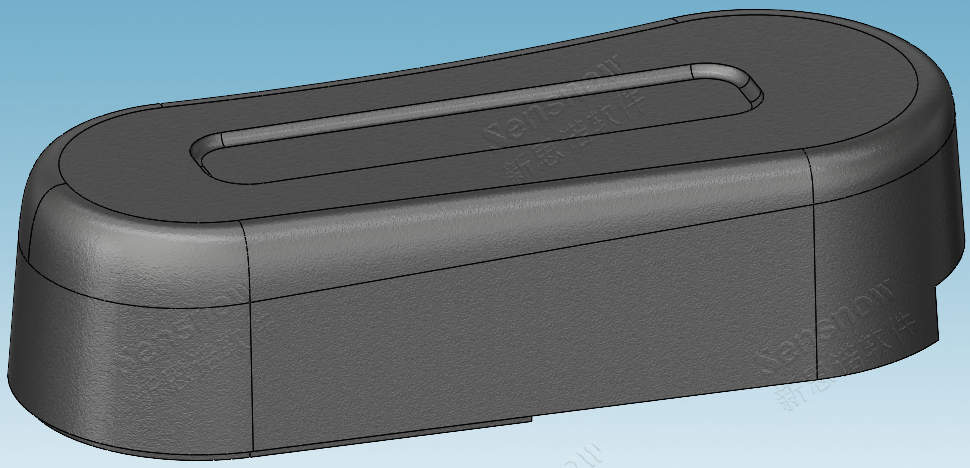

在創建下圖非規則圓角時大家的第一印象是不是使用掃描切除去創建呢？

仔細觀察圓角形態，左邊和右邊的圓角輪廓形態也各不相同，一側是不規則的曲線，而另一側是規則的圓弧。如果要連續起來那么掃描切除也無法勝任，此時就需要在圓角生成的各個區域去創建多個輪廓，利用放樣和邊界的方式生成這種效果。

整個過程極度的繁瑣，一旦發生設計更改，人工調整的代價將是巨大的！

其實在 SOLIDWORKS 2017 版本中對圓角功能中的“面圓角”類型做了功能增強，允許使用面圓角中的“包絡控制線”選項直接創建出此類型的復雜圓角。包絡控制線：利用投影分割線作為決定面圓角形狀的邊界， 圓角半徑由控制線的邊線之間的距離驅動。在使用“曲率連續”選項后就可以讓圓角的過渡由規則的曲線過渡至不規則的曲線，并以模型投影分割線為過渡的邊界。

使用步驟：

1、將模型創建投影分割線，確定圓角在模型中的起始邊界；

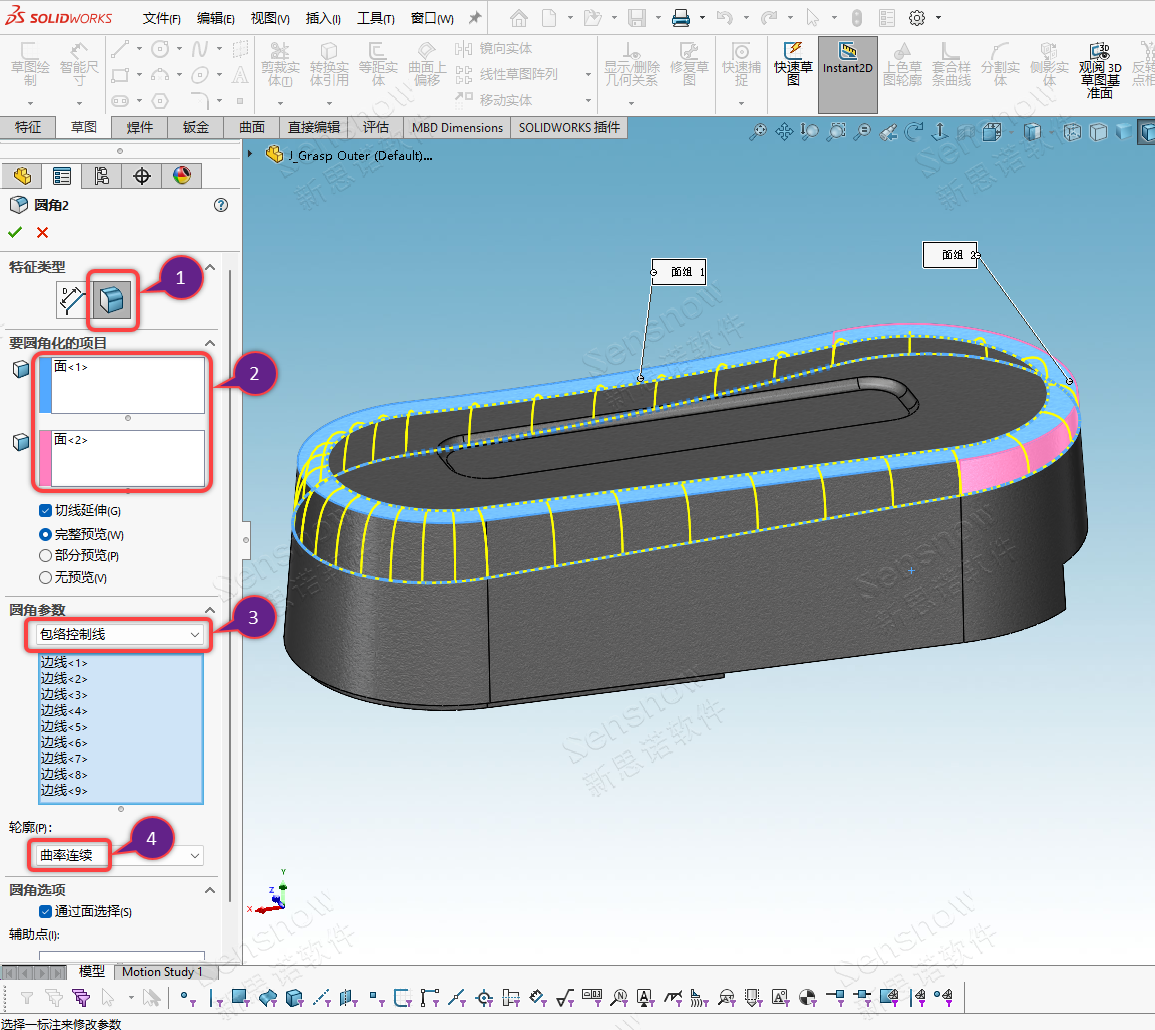

2、點擊圓角功能，選擇面圓角類型，選擇要進行面圓角的兩個模型表面后在圓角參數下拉列表下選擇使用“包絡控制線”并選擇上一步驟中所創建的模型投影分割線，輪廓下拉列表中選擇“曲率連續”完成創建即可。

點擊查看【視頻操作講解】
