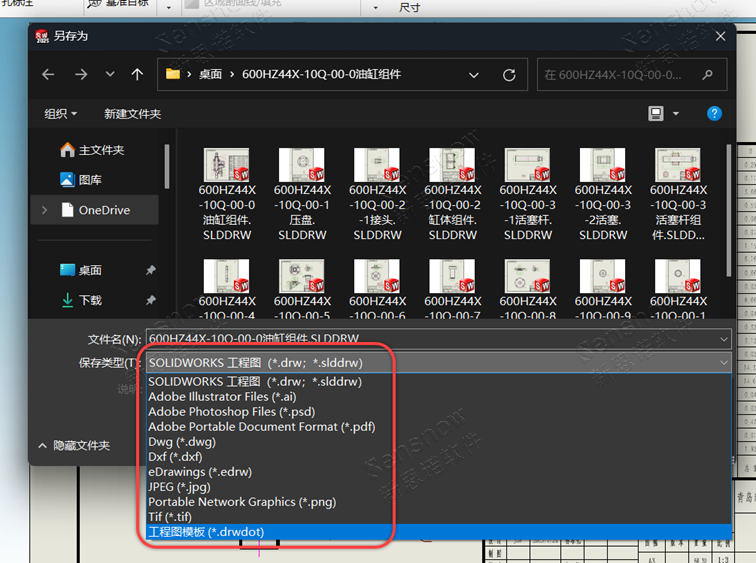

有不少用戶反饋，在升級SOLIDWORKS軟件版本后發現不能將工程圖圖檔另存為“分離的工程圖”！在另存為文件格式下拉列表中缺失了這個文件類型！

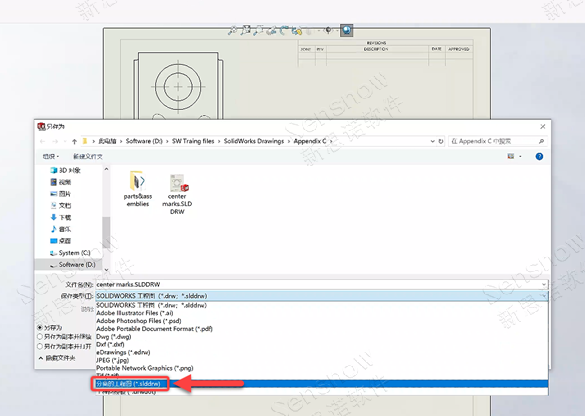

因為這個格式可以在不參考三維模型的前提下打開工程圖文件，在過去常用于工廠打印室，打印過程中可以只拷貝工程圖文件進行輕量化打開和打印工作。

這是因為在SOLIDWORKS 2023版本開始取消了用戶將圖紙存儲為“分離的工程圖”的模式，這個模式很好用、很便利，但是并不滿足現在制造業所需。同時，在使用 PDM / PLM 的企業在管理此類文件時也遇到了很多的問題，畢竟此類格式的文件沒有三維模型參考，如若了解更多關于此圖紙的信息那么我們只能使用 SOLIDWORKS 打開這張圖紙進行查閱和確認，這已經喪失了數據管理的意義！

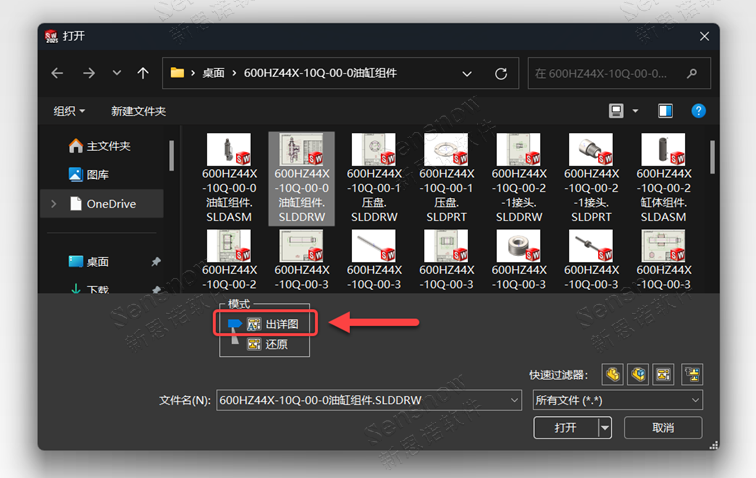

所以，在SOLIDWORKS 2023版本開始取消了這個模式，由SOLIDWORKS 2020版本增加的“出詳圖”模式全面取代。此模式也可以做到在不加載三維模型參考的前提下輕量化打開圖紙文件，并且圖紙數據是原始文件格式，也就不會存在 PDM / PLM 無法查閱詳細信息的現象。更不需要用戶像以往那樣手動去做一個冗余的另存為動作！

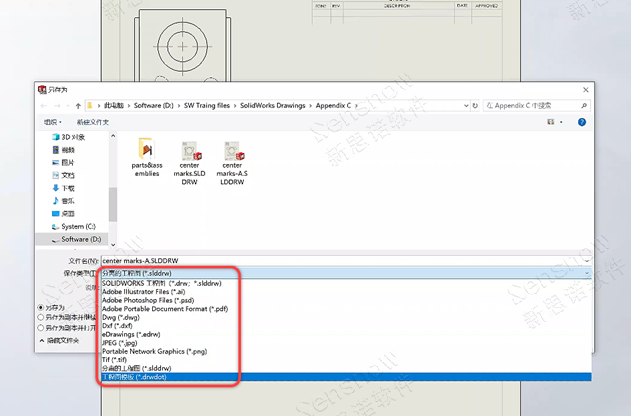

出詳圖輕量化打開圖紙后的轉檔類型中也完全包含了以往“分離的工程圖”模式下的所有文件類型，更不需要增加成本去管理和維護，所以“出詳圖”模式全面取代“分離的工程圖”這一決策十分明智。過去能做的現在依然能做，現在的操作只會更加省時、省力，這正是目前制造業所需的工作方式。

點擊觀看【視頻操作講解】
