SOLIDWORKS 2026 包含面向用戶的增強功能，可幫助我們簡化和加速從概念到制造的產品開發流程。通過增強的協作和數據管理，加快產品上市速度；簡化零件、裝配體、工程圖、MBD、電氣和管道布線、ECAD-MCAD 協作和渲染的工作流程；通過導入 / 導出、用戶體驗和性能改進加快工作速度。

SOLIDWORKS 2026 版本具體增強了哪些方面呢？

【SOLIDWORKS 2026新增功能演示】

首先來跟大家談一下工程繪圖；相信大家一直在關注三維設計而工程繪圖拓撲一直以來都被大家所忽略，但在我國制造業實際的作業環節中反而工程繪圖的問題是最多的！很多企業無法完全參數化實施的根本原因就在于二維工程繪圖！

在 SOLIDWORKS 2026 版本中對于多頁工程圖圖紙的切換做了界面改進，以前我們只能利用左下角的四個按鈕對標簽進行調整后再點擊具體的標簽激活需要的圖紙，操作不但繁瑣且按鈕圖標偏小。為此收到了很多的用戶反饋，在現在的 SOLIDWORKS 2026 版本中我們可以利用點擊菜單的方式輕松的切換我們需要激活的圖紙。

【SOLIDWORKS 2026新增功能演示】

工程圖拓撲增強

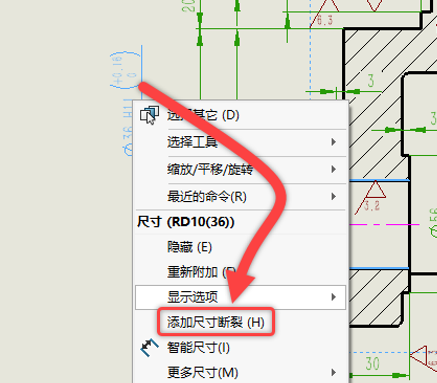

圖 1：斷裂尺寸線

而關于斷裂尺寸線的問題也一直以來困擾著大家，首先是添加方式上缺乏人性化，每一次都需要手動在對應的尺寸屬性管理器中去添加。另外，添加后的斷裂尺寸線只能對尺寸線進行斷裂， 做不到對尺寸文本進行斷裂，這就會導致尺寸與尺寸之間即使添加了斷裂屬性但依然存在干涉的現象！這些問題都已經在 SOLIDWORKS 2026 版本中得到增強，現在我們添加尺寸斷裂效果只需對尺寸執行右鍵菜單即可，減少了很多鼠標使用軌跡，對于尺寸線在尺寸文本的斷裂效果也一并得到改進。

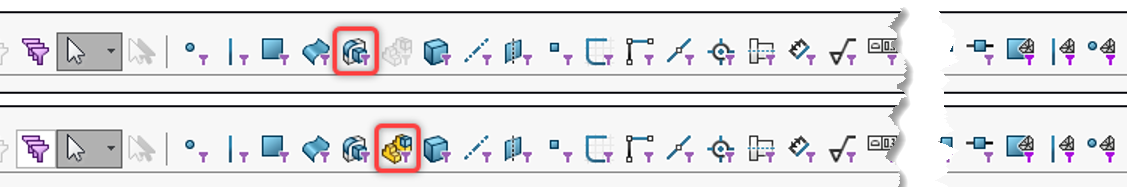

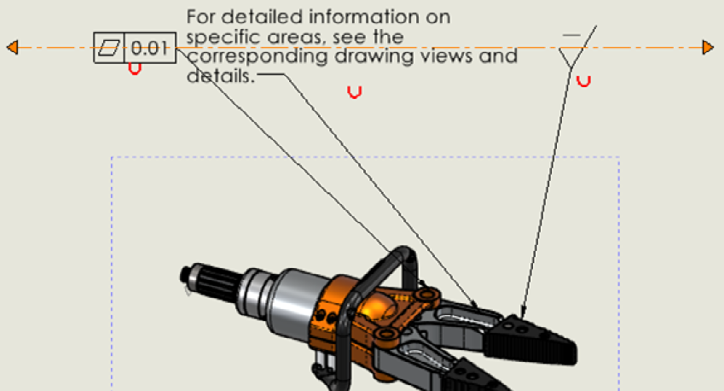

圖 2：磁力線增強

還有磁力線功能的增強，過去磁力線只允許我們吸附零件序號，在現在的 SOLIDWORKS 2026 版本中我們可以利用磁力線吸附更多的元素以改進工程圖展示。

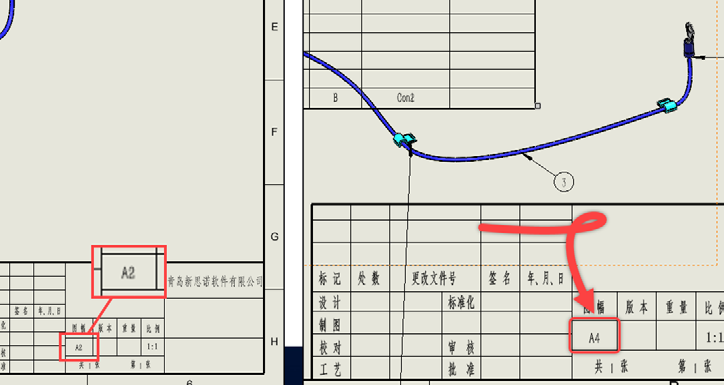

圖 3：電氣工程視圖比例隨圖紙格式更改自適應縮放

電氣工程視圖的問題也得到了增強，現在我們更換圖紙格式后視圖比例將隨我們圖紙格式的大小自動縮放至適合比例。各種電氣 BOM 表格也將隨圖幅的更換自動調整其位置，使電氣工程圖中的所有元素都將在圖紙范圍內可見，以簡化我們的工作流。

裝配體拓撲增強

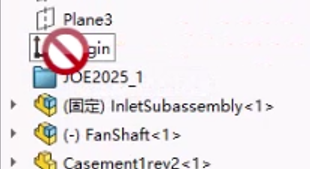

圖 4：拖動零部件調整順序的限制

拖動零部件進行順序調整時，出現禁止拖動符號！不允許拖動！

在過去，當原點下方存在文件夾時，無法將零部件移動到原點下方 ( 設計樹列表中的第一個 )；將光標拖動到配合上，無法將文件夾或組件移動到配合 ( 設計樹列表中的最后一個 ) 上方；在 SOLIDWORKS 2026 版本中對于 FM 設計樹移動零部件順序的限制已取消，現在我們無需思考層級關系，直接調整順序。

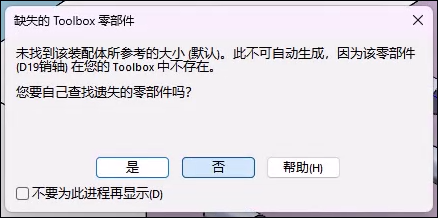

圖5：遺失 Toolbox 的警告彈窗

對于遺失的 Toolbox 零部件警告彈窗將只顯示一次，不會重復顯示

SOLIDWORKS 2026 版本對于遺失的 Toolbox 零部件警告彈窗將只顯示一次，不會重復顯示。以前，裝配體中對每一個遺失的零部件 (實例) 都會顯示一次彈窗消息。

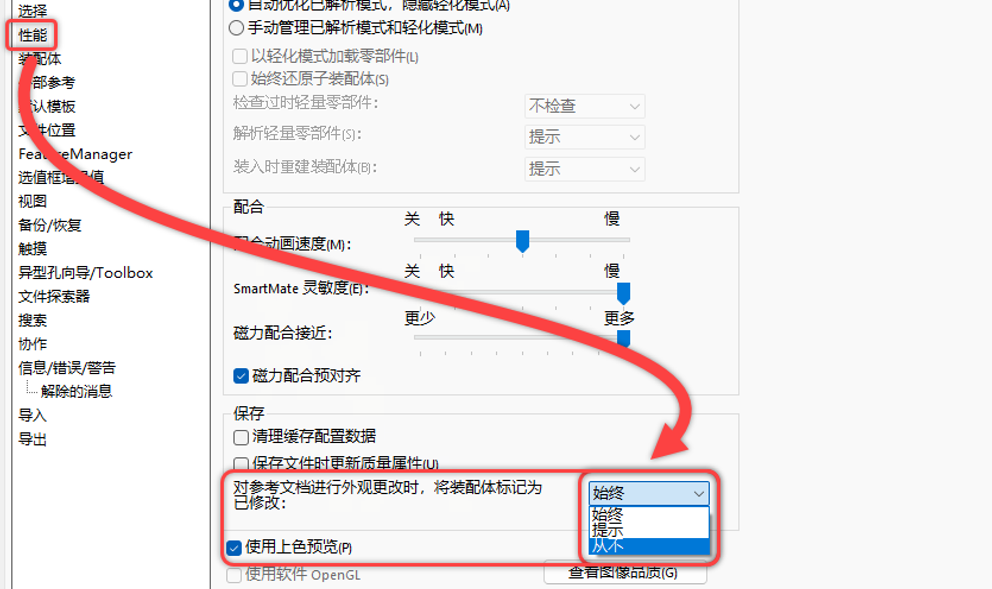

圖 6：用戶自定義加載裝配體重建方式

另外一個重大的改進則是：用戶自定義加載裝配體重建方式，可設置對裝配體的重建要求，將不必要的重建動作進行省略。當我們為裝配體中的零部件做如下更改時，可設置在加載裝配體的過程中不重建整個裝配體，事實證明對于這一類模型“外觀”的更新利用完全重建的方式加載裝配體會造成過多的性能浪費！

? 添加、修改或刪除零件中參考幾何體的可見性。

? 在零件中添加、修改、刪除或隱藏草圖。

? 添加、修改或移除零件外觀。

? 添加、修改或刪除零件的貼圖。

【SOLIDWORKS 2026新增功能演示】

零件拓撲增強

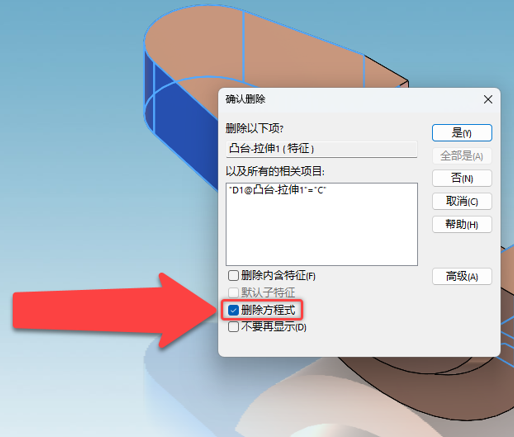

圖 7：刪除草圖和特征的方程式

在 SOLIDWORKS 2026 版本中允許我們在刪除特征或草圖的同時一并刪除關聯方程式，無需單獨去移除報錯方程式。現在按 ESC 可以中斷特征的創建過程，將適用于：圓角、倒角、線性陣列、圓周陣列等特征的創建過程。

另外， 對于單零件多實體這類焊接拓撲的屬性維護也在 SOLIDWORKS 2026 版本中得到了增強，現在我們無需借助二次開發，可直接在配置屬性添加焊接切割清單的屬性信息，且互相之間存在關聯，為數據管理集成帶來了革命性的便利。

【SOLIDWORKS 2026新增功能演示】

其它的交互改進有：邊角處理的界面交互改進、增強對基體法蘭的開始創建條件、幾何參考點的坐標創建方式(X,Y,Z)、為邊界框增加參考坐標系創建方式，這些將對用戶的實際工作帶來不可代替的重要作用！

邊角處理的界面交互改進：無需在邊角屬性管理器中不停的移動鼠標調整樣式，現在直接點擊圖形區域模型邊角點即可觸發“復雜邊角剪裁組合”窗口，需要什么樣式直接點擊即可設定其樣式效果。

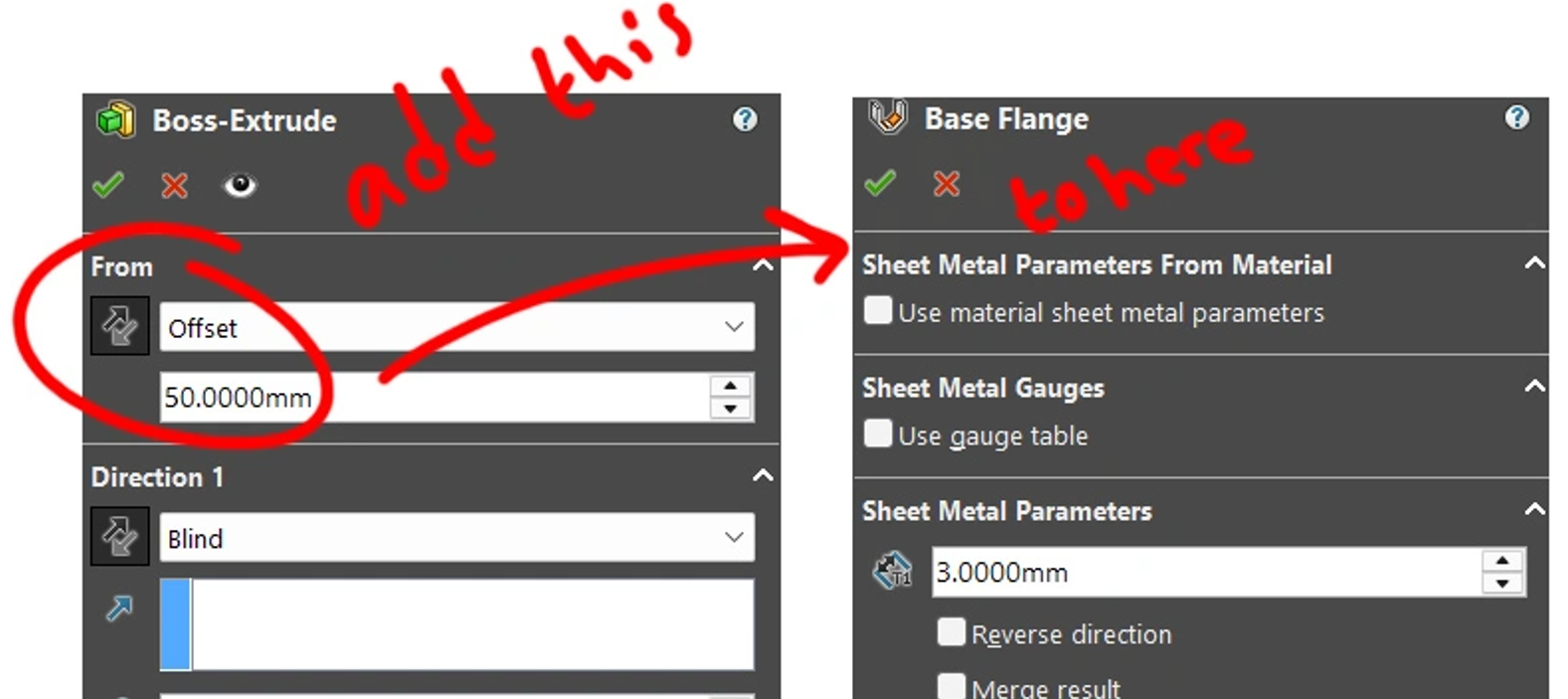

圖 8：增強基體法蘭開始創建條件

增強對基體法蘭的開始創建條件：對于基體法蘭的開始創建條件，如果可以增加拉伸凸臺的開始創建條件那就太完美了，這樣在后續的設計更改時我們就不再因重復乏味的操作令我們感到抓狂。

幾何參考點的坐標創建方式(X,Y,Z)： 這一增強的背后是：“ 在創建參考幾何圖形時，我們通常希望在與現有幾何圖形不匹配的位置 / 角度創建草圖平面。為了創建這些平面，有時我們需要創建不使用現有特征的點。例如，可能在所需的位置沒有交點。創建草圖點也并不總是有效，因為這樣將被現有幾何圖形束縛了。最好的選擇是有一種基于坐標并在X、Y、Z方向上間隔開的方法來創建點。PTC_Creo 多年來一直這樣做。為什么 SOLIDWORKS 中的點創建如此有限？”

為邊界框增加參考坐標系創建方式：目前，可以選擇使用“自定義平面”來定義邊界框方向。問題在于，邊界框的長度基于最大尺寸，寬度基于第二大尺寸，厚度基于最小尺寸。

這是一個問題，因為模型將來可能會發生變化，過去的長度可能會變成寬度等等。用戶建議，當邊界框的方向基于自定義平面時，方向也基于所使用的參照平面。通過這種方式，我們可以更改 3D 模型的尺寸，而不必擔心寬度會變成長度等等。更好的選擇是使用坐標系而不是自定義平面。

【SOLIDWORKS 2026新增功能演示】

其他便捷性增強

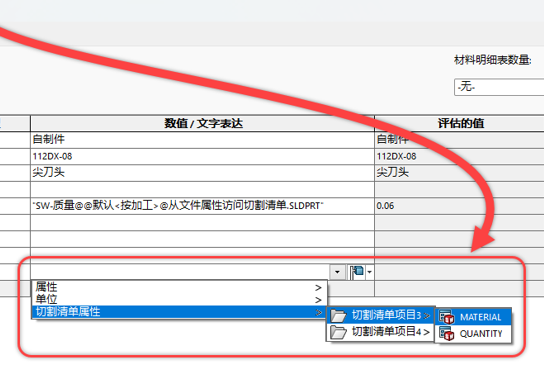

圖 9：在配置屬性添加焊接切割清單的屬性信息

現在我們可以將配置拆分為單個文件，在具有多個配置的零件或裝配體中，可將所有配置拆分成單個零件或裝配體文件，并保存這些單個文件。可以在拆分后更新使用位置參考，該功能為我們提供了一種處理模型配置的不同方法。

圖 10：過濾器類型增強

2026 版本過濾器類型增加“過濾特征”和“過濾零部件”兩種類型。

另外對過濾器的類型在 SOLIDWORKS 2026 版本中增加了“過濾特征”和“過濾零部件”兩種類型，這對于外部輸入多實體零件非常有用，在刪減時我們以為選擇了實體，但真的是這樣嗎？

一旦反選，將提示我們過濾的是模型表面而非模型實體！而使用選擇實體過濾后再刪除則會創建一個“刪除/ 保留實體”的特征，這必然不是我們所需要的，所以為零件拓撲增加一個專用的“過濾特征”是十分有必要的。裝配體也同理，需要為裝配體拓撲增加一個專用的“過濾零部件”的類型。在以往，我們對于整理外部 STEP 輸入圖檔只能通過瘋狂的繞行來達到我們的設計預期。

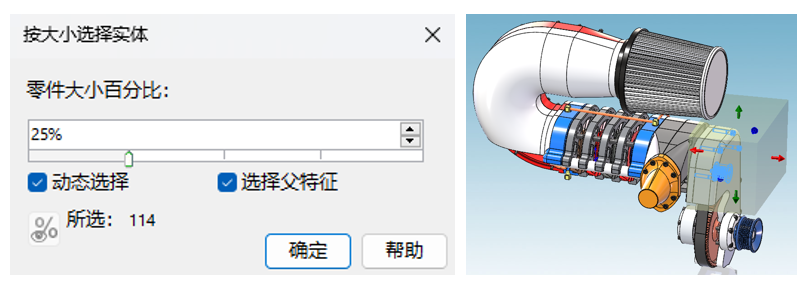

圖 11：選擇功能增強

選擇功能增加“按大小選擇實體”和“按體積 ( 包圍框 ) 選擇實體”

同樣，對于選擇功能在 SOLIDWORKS 2026 版本中也增加“按大小選擇實體”和“按體積（包圍框）選擇實體”，可對單零件中輸入實體的螺絲、墊圈、螺母等小體積的緊固件進行選取并移除，由此來提升軟件使用性能。

這樣的改進十分令人興奮，也是 SOLIDWORKS 一直在做的工作。欲了解更多有關 SOLIDWORKS 2026 的產品發布信息，請關注我們的微信公眾號參加線下發布會。歡迎聯系新思諾售前/售后服務熱線：400 636 8628咨詢。
