相信不少朋友都遇到過，在創建工程圖的孔標注時常常出現壓線的現象發生，通常發生在將孔標注指定公差和設置為審查尺寸后發生的壓線現象！本期小諾將為大家介紹發生這兩種現象的原因以及有效的繞行方案，幫助大家快速的過濾并規避問題。歡迎聯系新思諾售前/售后服務熱線：400 636 8628咨詢。

— 原因 —

BR10000380201 [Dimension tolerance display incorrectly with GB standard when adding hole callout]

SPR 1244433<Inspection dimensions display incorrectly with GB standard when adding to hole callout. >

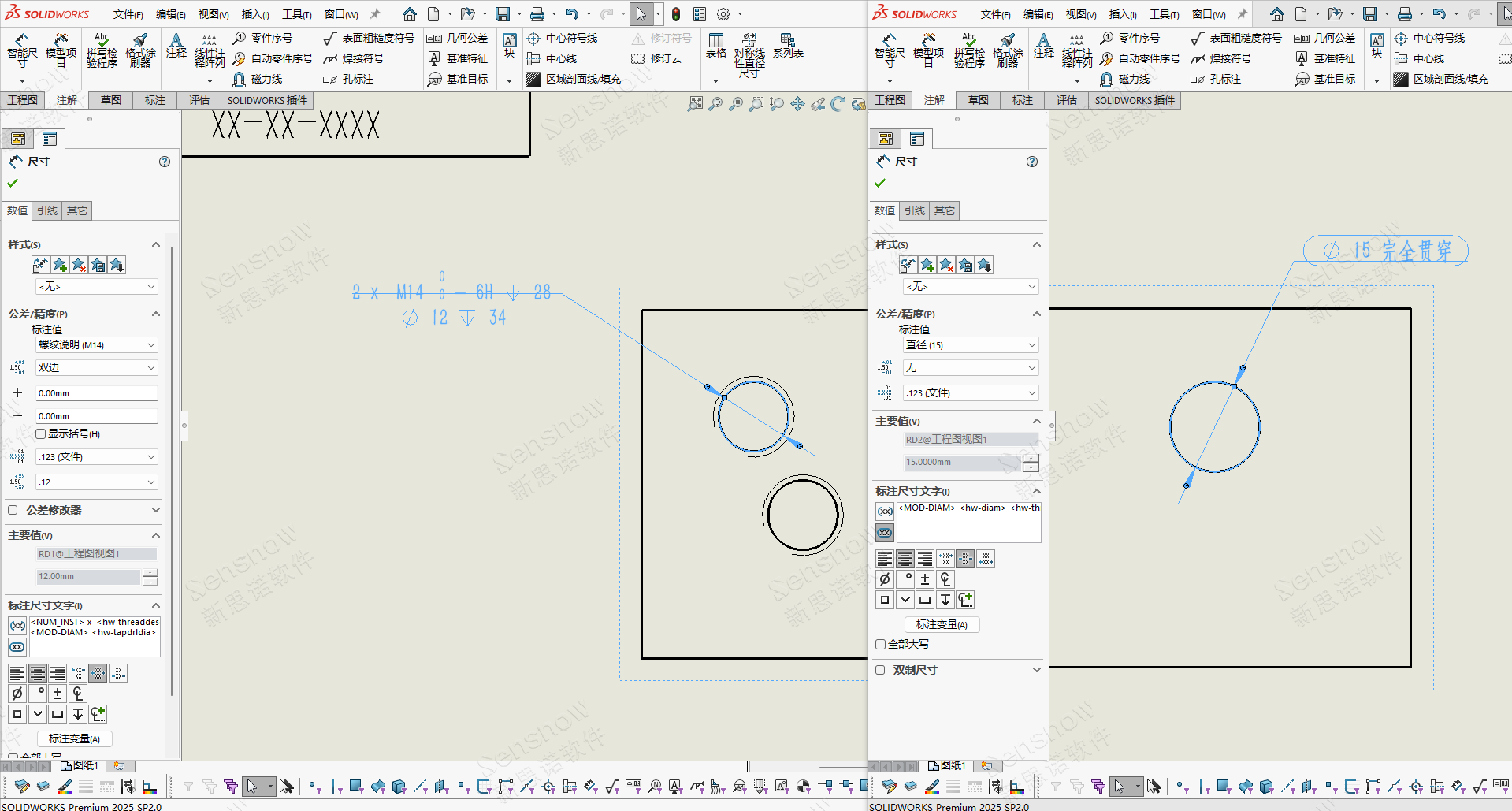

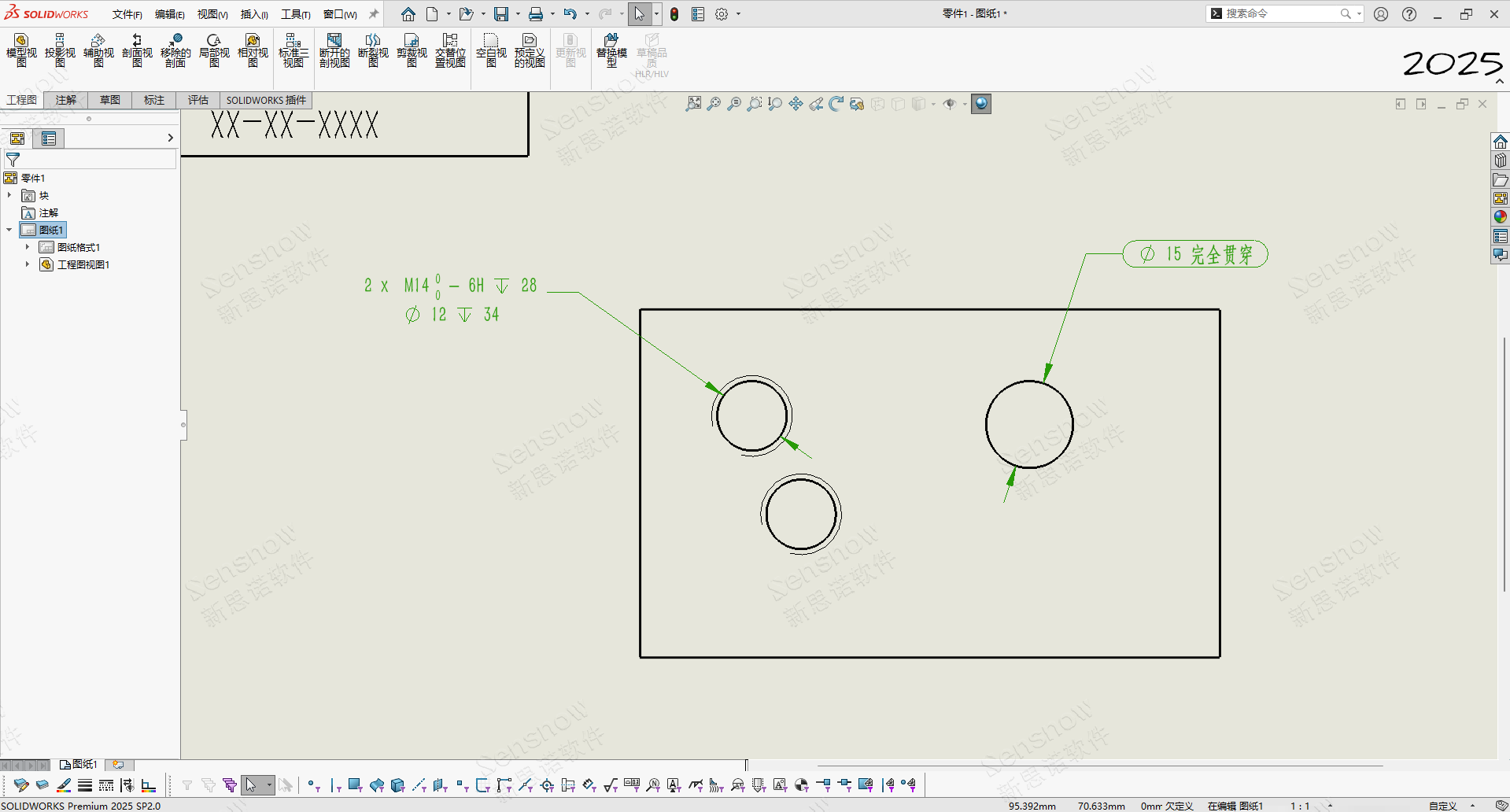

這是兩個已知的軟件 BUG，當設置孔標注公差或?qū)彶槌叽绾蟪叽鐚⑾蛟恢孟乱埔粋€距離以適應尺寸文本與公差和審查框的間距大小。但是此時，孔標注的尺寸線不會隨尺寸的位置來自適應并做出自動調整，就出現了孔標注的尺寸數值和尺寸線交疊的現象！

繞 行 方 案

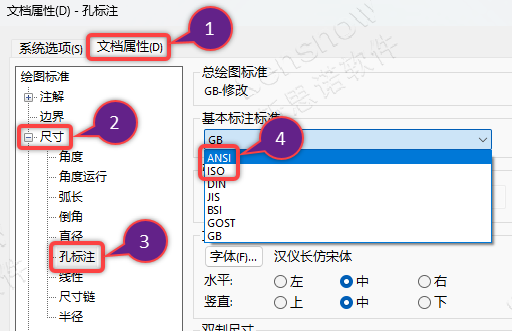

繞行方案：將文檔屬性 -> 尺寸 -> 孔標注 -> 基本標注標準設定為美制或 ISO。

點擊查看→【操作演示視頻】
