在日常設計工作中，對于像：螺絲、墊圈、螺母這一類的緊固件存在體積小且實例多的特點，在三維設計過程中需對其進行裝配，便于后續的 BOM 表統計。這是由于產品使用環境決定的，例如風力發電機是安裝在戈壁或海上，如果一旦出現螺栓漏統計那么后果將是十分嚴重的。另外就是出口設備，一旦出現緊固件漏統計將會造成不可估量的損失。

我們的愿景是不希望在 3D 模型中安裝和統計這些實例數較多的緊固件，但這只適用于成品設備，車間安裝好直接發貨，不用在計算機中去虛擬的安裝螺栓，車間可以自己安裝。但是對標準化和車間工人要求高，裝配現場各種緊固件必須很全面，并且專業素養高，標準完善，模型和 BOM 上就可以不體現。這個需要標準化、生產管理跟的上才能簡化。

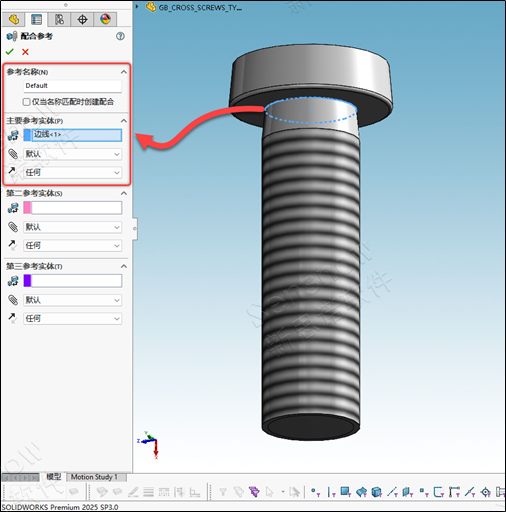

所以，在企業中我們需要對工作中最常用的緊固件制作“配合參考”來方便我們后續的調入使用，往往基礎資料的整理會很費精力，為了企業緊固件庫的搭建也是值得的。

但有一種情況是大家非常不愿意遇到的，就是甲方發來的一些緊固件，要求必須用他們所提供的緊固件做項目。結合緊固件體積小，實例數多的特點，我們需要對甲方提供的這些緊固件分別去手動添加“外部參考”才能在設計過程中快捷的裝配，不然我們只能一個一個去手動創建配合。我們對其整理后，這些緊固件可能將來都不會被二次利用，所以沒有人愿意去整理甲方所提供的緊固件，但為了項目又不得不去花費大量的時間和精力進行訂正和添加外部參考！

在 SOLIDWORKS 2025 SP 3 版本中增加了對緊固件的 AI 智能識別，對于沒有“配合參考”且不是“Toolbox”零件的緊固件可以在拖入的過程中 SOLIDWORKS 能夠識別看起來像螺絲、墊圈、螺母的零件，并自動向零部件添加配合。

現在，我們在 SOLIDWORKS 中的“插入零部件”或從設計庫、WIN 資源管理器拖入這些緊固件時鼠標滾針將出現智能識別符號，代表已經識別這些緊固件，放置在模型中時出現放置符號后松開鼠標即可自動創建配合。

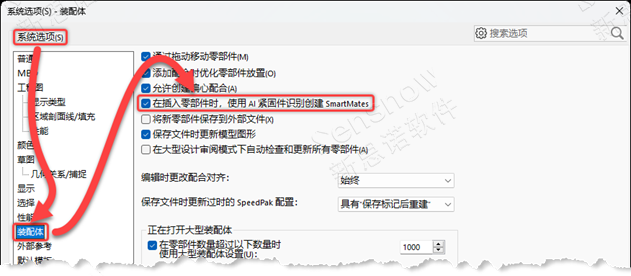

要打開自動識別功能，需勾選：選項 -> 系統選項 -> 裝配體 -> 在插入零部件時，使用 AI 緊固件識別創建 SmartMates。

點擊查看【視頻操作講解】
